Autoradio mit CD Citroën Peugeot 96624490XT 6564AK

Beschreibung

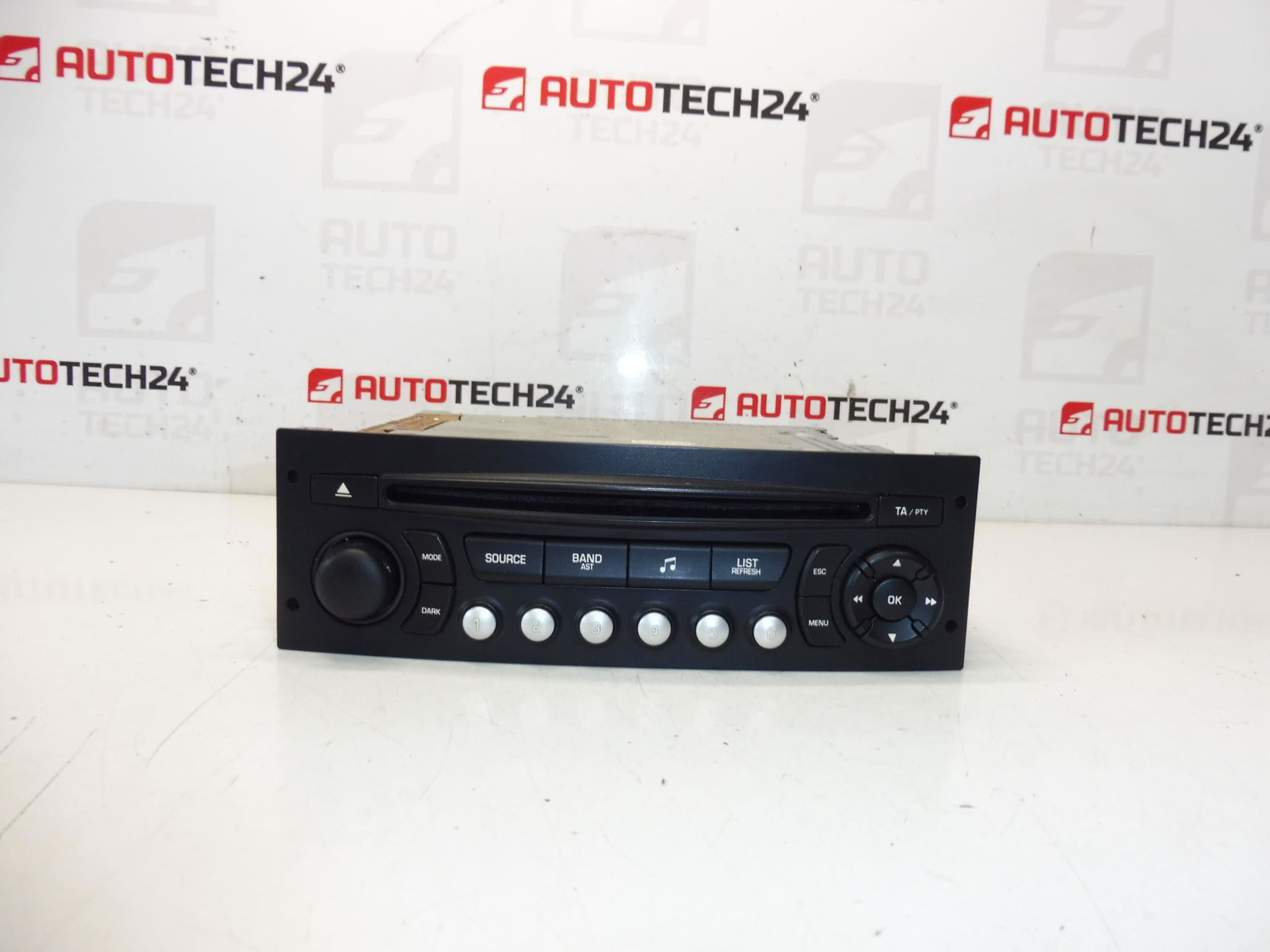

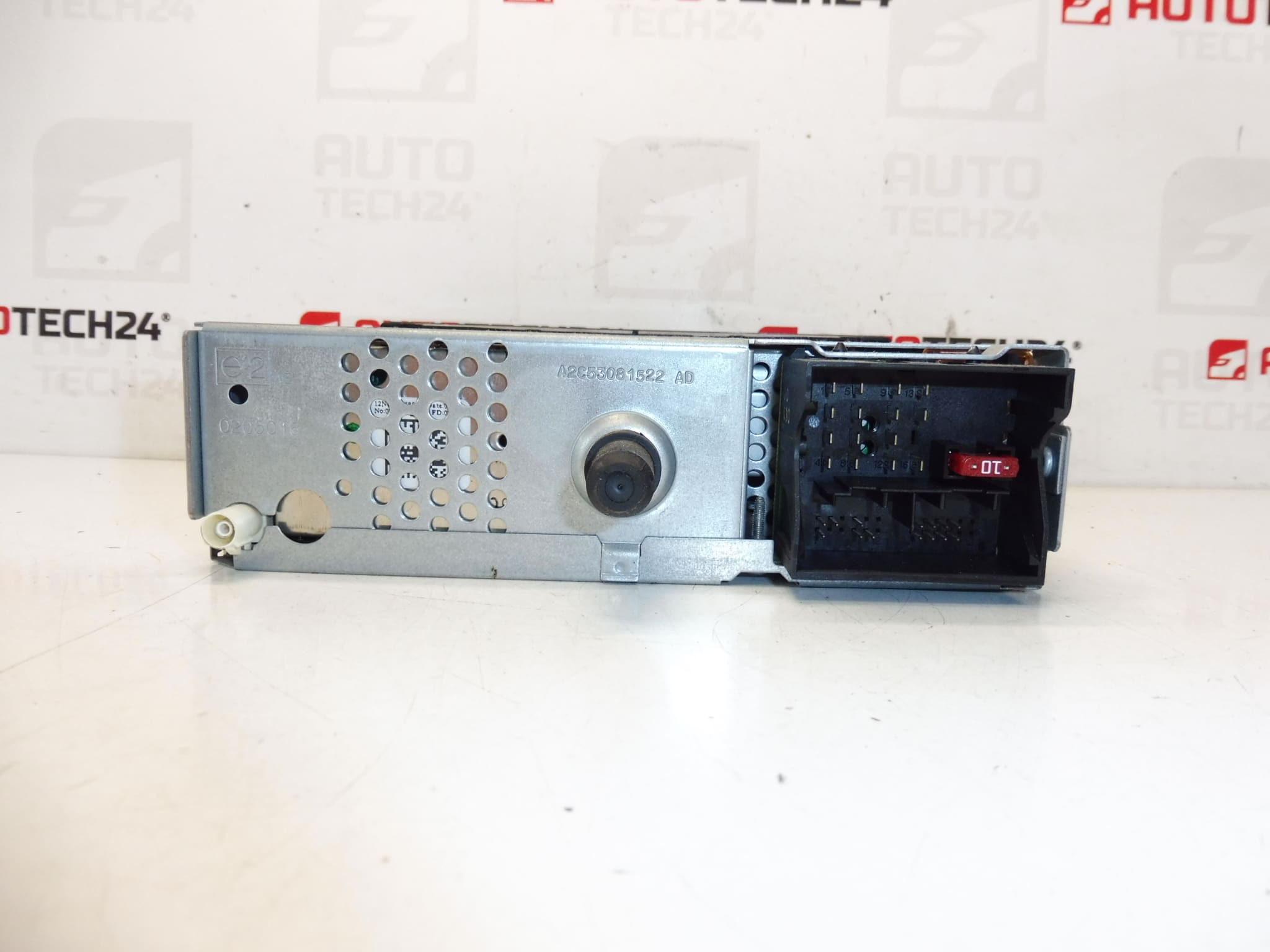

SIEMENS VDO RD4 N1-00 Autoradio mit CD für CITROEN BERLINGO III C2 C3 C4 C8 PEUGEOT 207 307 407 807 PARTNER III
Das Radio muss per Diagnose zum Auto hinzugefügt werden

Teilebeschreibung

Dieses gebrauchte Autoradio mit CD ist für die in den Unterlagen aufgeführten Citroën- und Peugeot-Fahrzeuge geeignet. Hierbei handelt es sich um ein Originalteil SIEMENS VDO RD4 N1-00, das auch häufig nach der Nummer 96624490XT oder 6564AK gesucht wird. Dank seines originellen Designs ist es eine interessante Wahl für die Reparatur des Original-Audiosystems ohne unnötige Modifikationen.

Das Autoradio richtet sich an Kunden, die ein bestimmtes OEM-Teil entsprechend der Herstellerbezeichnung suchen und die ursprüngliche Optik und Funktion des Fahrzeuginnenraums erhalten möchten. Bei dieser Art von Radio ist laut den mitgelieferten Unterlagen ein Anschluss an das Auto mit Diagnose erforderlich, was eine wichtige Information bei der Planung des Einbaus ist.

Technische Informationen

• Hersteller: SIEMENS VDO
• Modell: RD4 N1-00
• Andere Nummern: 96624490XT, 16077504XT, 6564AK

Produktcodes

• Produktcodes: 96624490XT, 16077504XT, 6564AK
• Modellnamen: CITROEN BERLINGO III, C2, C3, C4, C8; PEUGEOT 207, 307, 407, 807, PARTNER III
• Tags: Citroën C4, Peugeot 207

Installationsempfehlungen

Bei diesem Teil steht anhand der Unterlagen fest, dass es sich um ein Autoradio handelt und dass es notwendig ist, es mit Diagnose in das Auto einzubauen. Im Folgenden finden Sie das allgemeine Verfahren, das normalerweise für den Austausch eines Original-Autoradios dieses Typs gilt. Die genauen Schritte können je nach Fahrzeugdesign und Ausstattung variieren.

1) Vor der Montage

• Überprüfen Sie, ob alle Markierungen auf dem Teil übereinstimmen, insbesondere RD4 N1-00, 96624490XT und 6564AK.
• Vergleichen Sie die Anschlüsse, die Frontplatte, die Befestigungspunkte und das Gesamtdesign mit dem alten Teil.
• Überprüfen Sie den Zustand der Anschlüsse, Stifte und der Frontplatte auf mechanische Beschädigungen oder Verunreinigungen.
• Schalten Sie die Zündung aus, bevor Sie mit der Arbeit beginnen. Generell wird empfohlen, die Batterie abzuklemmen, um das Risiko einer Beschädigung der Elektronik zu verringern.

2) Notwendige Werkzeuge und Materialien

• Gängige Demontagewerkzeuge für Innenteile
• passende Schlüssel oder Werkzeuge zum Ausbau des Autoradios
• Reinigungsmittel für elektrische Kontakte
• Weiches Tuch oder Bürste zum Entfernen von Staub
• Diagnosegerät zum Anschluss des Radios an das Auto

3) Schritt-für-Schritt-Montagevorgang

1. Schalten Sie die Zündung aus, ziehen Sie den Schlüssel ab und lassen Sie das Fahrzeug im Leerlaufmodus.
2. Im Allgemeinen/typischerweise die Batterie abklemmen, sofern für das Fahrzeug geeignet.
3. Entfernen Sie mit geeignetem Werkzeug die umliegenden Abdeckelemente, damit das Radio sicher zugänglich ist.
4. Entfernen Sie das Original-Autoradio mit den angegebenen Entriegelungswerkzeugen oder dem entsprechenden Verfahren.
5. Trennen Sie alle Steckverbinder und Antennenanschlüsse und überprüfen Sie dabei deren Zustand und eventuelle Anzeichen von Oxidation oder Beschädigung.
6. Vergleichen Sie das alte und das neue Teil nebeneinander, insbesondere die Steckeranordnung, die Frontplatte und die Gerätemarkierungen.
7. Reinigen Sie bei Bedarf die Kontakte und Verbindungsstellen vorsichtig und ohne rohe Gewalt.
8. Schließen Sie die Anschlüsse und die Antenne an das neue Radio an und prüfen Sie, ob alles fest und spielfrei ist.
9. Setzen Sie das Radio in das Montageloch ein, um die Verkabelung nicht einzuklemmen.
10. Stellen Sie die Stromversorgung des Fahrzeugs wieder her und führen Sie eine grundlegende Einschaltprüfung der Einheit durch.
11. Stellen Sie anschließend sicher, dass das Radio mit der Diagnose an das Auto angeschlossen ist, wie in den Dokumenten angegeben.
12. Nach erfolgreicher Einrichtung erfolgt die komplette Neumontage aller Abdeckungen und Innenverkleidungen.
• 4) Kontrollen und Funktionsüberprüfungen nach der Montage
  • Stellen Sie sicher, dass sich das Radio einschaltet und ordnungsgemäß mit dem Fahrzeug kommuniziert.
  • Überprüfen Sie die CD-Wiedergabefunktion, falls verfügbar.
  • Erleben Sie die grundlegenden Steuerungen und Reaktionen der Einheit.
  • Überprüfen Sie, ob Fehlermeldungen oder Funktionseinschränkungen im Zusammenhang mit dem nicht bereitgestellten Laufwerk vorliegen.
  • Überprüfen Sie nach der Fahrt noch einmal, ob das Radio fest sitzt und keine Stromausfälle vorliegen.

  5) Die häufigsten Montagefehler + wie man sie vermeidet

  • Teileaustausch basierend auf ähnlichem Aussehen – überprüfen Sie immer die genauen Codes und Markierungen auf dem Etikett.
  • Beschädigung der Steckverbinder bei der Demontage – Steckverbinder vorsichtig und ohne übermäßige Kraft lösen.
  • Eingeklemmte Verkabelung beim Einsetzen des Radios – prüfen Sie die Kabelführung vor dem endgültigen Einbau.
  • Unterschätzung des Diagnose-Uploads – für dieses Radio ist laut Unterlagen ein Diagnose-Upload ins Auto notwendig, ohne diesen Schritt funktioniert es möglicherweise nicht richtig.
  • Verschmutzte oder oxidierte Kontakte – vor der Montage empfiehlt sich eine Sichtkontrolle und schonende Reinigung.

  Gründe, warum das Teil beschädigt ist

  • normaler Verschleiß der Elektronik und Mechanik des CD-Teils im Dauerbetrieb
  • Spannungsschwankungen im Bordnetz oder unsachgemäße Handhabung beim Trennen und Anschließen
  • Eindringen von Staub, Schmutz oder Feuchtigkeit in das Gerät
  • Beschädigung von Steckern oder Pins bei unsachgemäßer Demontage
  • Mechanische Schäden an der Frontplatte, den Tasten oder internen Teilen des Radios
