Beschreibung

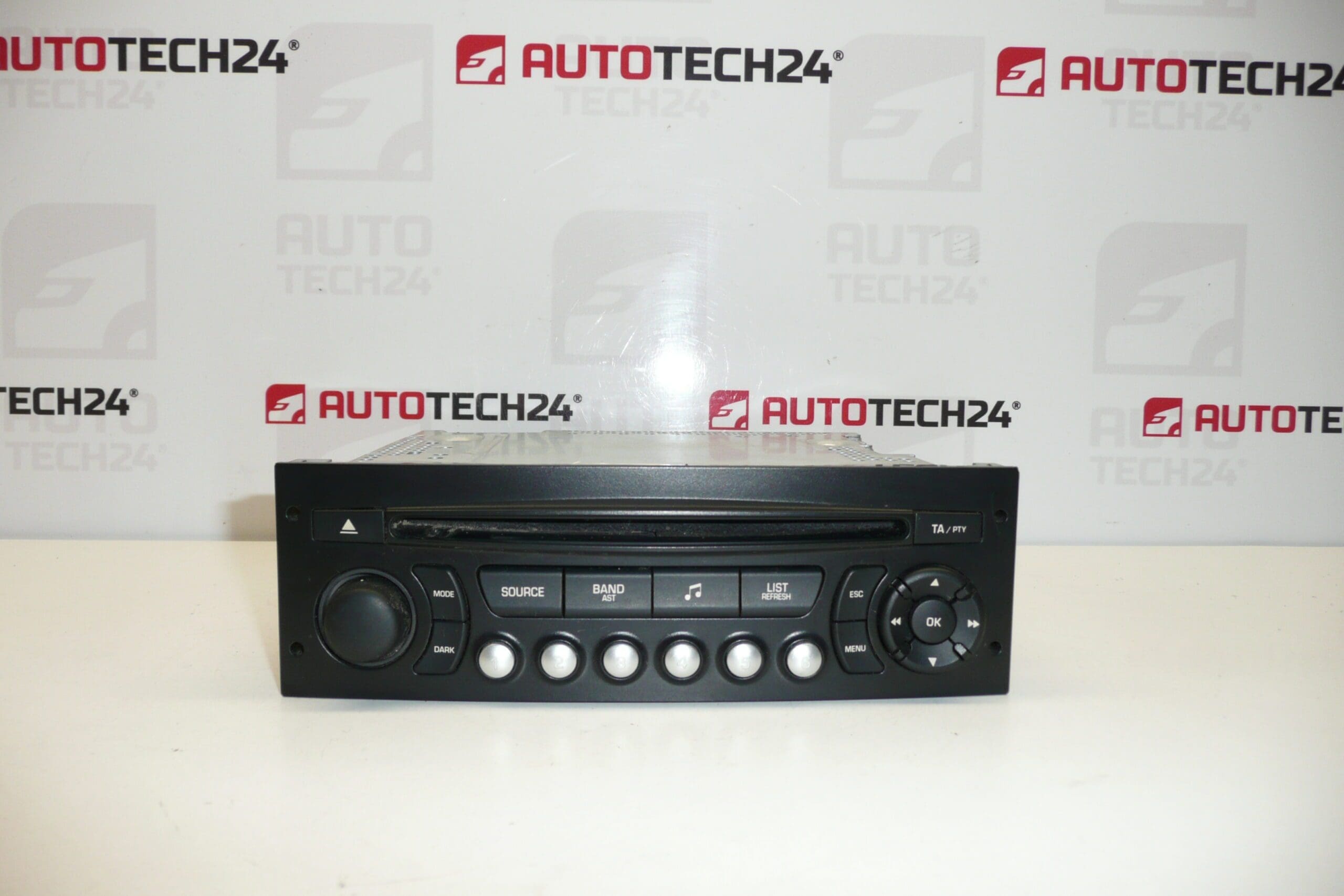

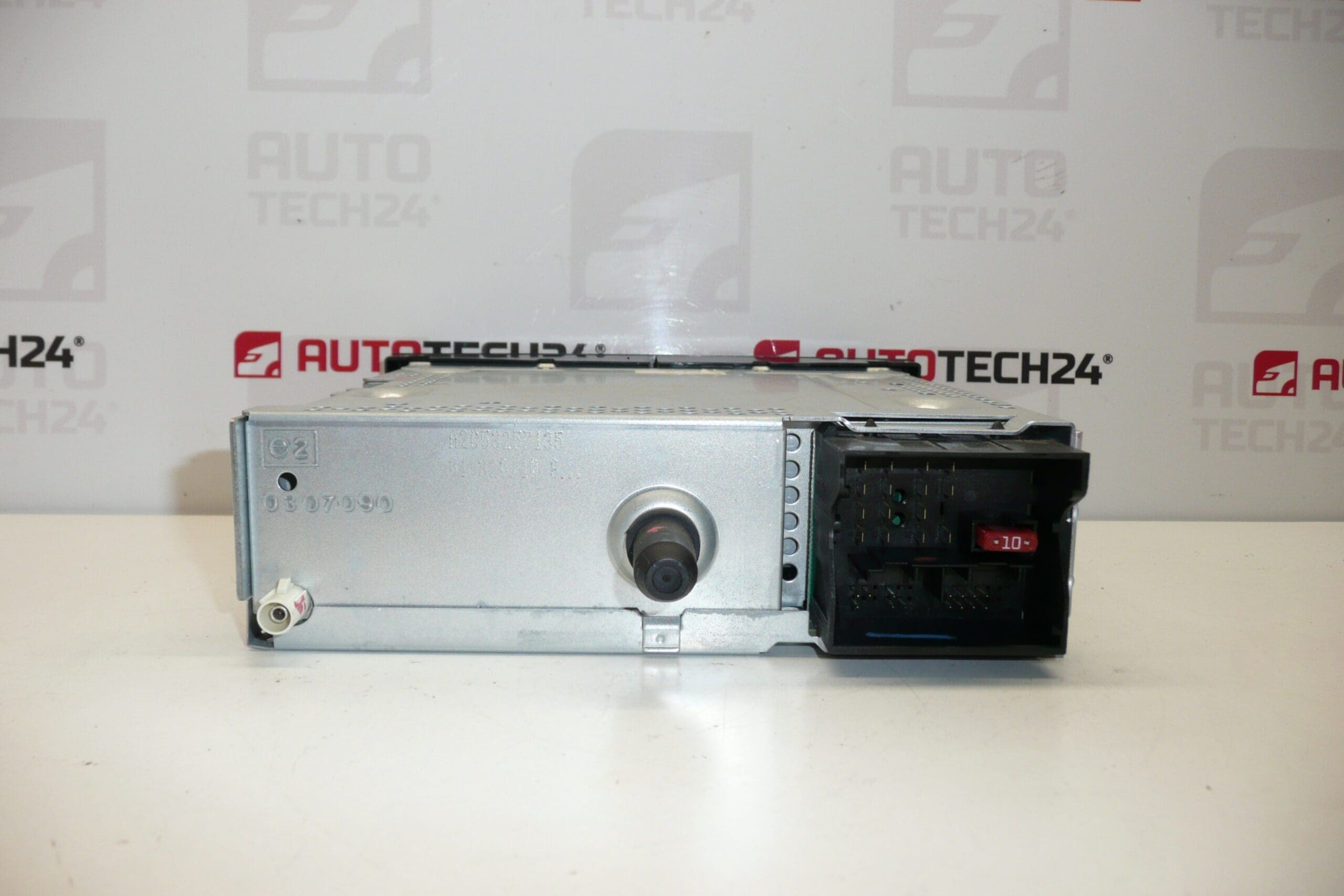

Autoradio CONTINENTAL RD4 RD4N1M-03 CD für CITROEN- und PEUGEOT-Fahrzeuge
Das Radio muss mit Diagnose zum Auto hinzugefügt werden
Teilebeschreibung
Das gebrauchte Autoradio Continental RD4N1M-03 CD ist ein originales elektronisches Bauteil, das für Citroën– und Peugeot-Autos entwickelt wurde. Dieses Teil wird häufig anhand der Seriennummer gesucht und eignet sich daher für Mechaniker und Heimwerker, die nach einem bestimmten Ersatz für das defekte Originalgerät suchen.
Es handelt sich um ein Originalradio der Stellantis PSA-Gruppe, das in regulären Fahrzeugen dieser Markenplattform zum Einsatz kommt. Beim Austausch ist zu berücksichtigen, dass das Gerät diagnostisch in das Fahrzeug eingebaut werden muss, damit es im gegebenen Fahrzeug ordnungsgemäß funktioniert.
Technische Informationen
- Hersteller: Continental
- Modell: RD4N1M-03 CD
- Andere Nummern: 96750215XT, 16106912XT, 6574PW, 6574PX, 16077504XT
Produktcodes
Produktcodes: 96750215XT, 16106912XT, 6574PW, 6574PX, 16077504XT
- Citroën C3 II
- Peugeot 207
Installationsempfehlungen
Für diesen Teil muss den Unterlagen zufolge das Radio mit Diagnose zum Auto hinzugefügt werden. Die genauen Installationsschritte können je nach Modell und Marke des Autos variieren. Nachfolgend finden Sie daher ein allgemeines und typisches Verfahren zum Austausch eines Autoradios in dieser Kategorie.
1) Vor der Montage
- Überprüfen Sie, ob die Markierungen des Original- und Neuteils übereinstimmen, insbesondere RD4N1M-03 und alle verfügbaren Produktnummern.
- Vergleichen Sie die Anschlüsse, Halterungen, die Frontplatte und den Gesamttyp des Geräts mit dem alten Teil.
- Überprüfen Sie den Zustand des gebrauchten Teils, ob der Stecker, die Frontplatte, die Tasten oder das CD-Laufwerk beschädigt sind.
- Bevor Sie mit der Arbeit beginnen, trennen Sie die Stromversorgung des Fahrzeugs gemäß den üblichen Servicepraktiken, um Schäden an elektrischen Komponenten zu vermeiden.
2) Notwendige Werkzeuge und Materialien
- Gängige Werkzeuge zur Demontage von Innenteilen
- geeignete Autoradio-Entriegelungswerkzeuge
- Stemmeisen aus Kunststoff zum Entfernen von Paneelen
- sauberes Tuch zum Reinigen von Anschlüssen und Umgebung
- Diagnosegerät zur Zuordnung des Radios zum Auto
3) Schritt-für-Schritt-Montagevorgang
- Schalten Sie die Zündung aus und bereiten Sie das Fahrzeug für die sichere Demontage des elektrischen Teils vor.
- Entfernen Sie vorsichtig die umgebende Verkleidung, wenn sie den Zugang zum Radio behindert.
- Lösen Sie das Original-Autoradio mit einem geeigneten Werkzeug aus seiner Halterung.
- Schieben Sie das Gerät heraus, damit Sie sicheren Zugang zu den Anschlüssen und dem Antennenanschluss haben.
- Trennen Sie die Anschlüsse und prüfen Sie deren Zustand, Sauberkeit und Anzeichen von Oxidation oder mechanischer Beschädigung.
- Vergleichen Sie das alte und das neue Teil nach Beschriftung, Nummern und Verbindungstyp.
- Schließen Sie die Stecker an das gebrauchte Autoradio an und prüfen Sie, ob alle Anschlüsse richtig sitzen.
- Schieben Sie das Gerät in die Montageposition, sodass es ohne übermäßigen Druck richtig in der Halterung sitzt.
- Alle entfernten Abdeckungen und umgebenden Innenelemente wieder anbringen.
- Führen Sie eine diagnostische Zuordnung des Radios zum Fahrzeug durch, da dieser Schritt laut Unterlagen für den ordnungsgemäßen Betrieb notwendig ist.
-
4) Kontrollen nach der Montage und Probefahrt/Funktionsüberprüfung
- Überprüfen Sie das Einschalten des Funkgeräts und die grundlegende Tastenreaktion.
- Anzeigefunktion, CD-Wiedergabe und Bedienverhalten prüfen.
- Überprüfen Sie den Signalempfang und die Betriebsstabilität während des normalen Gebrauchs.
- Stellen Sie nach der Diagnosezuordnung sicher, dass das Gerät ohne Fehlersymptome arbeitet.
5) Die häufigsten Montagefehler + wie man sie vermeidet
- Austausch von Teilen basierend auf ähnlichem Aussehen – vergleichen Sie immer genaue Codes und Einheitenbezeichnungen.
- Unzureichend sitzende Anschlüsse – prüfen Sie nach dem Anschließen, ob alle Anschlüsse fest eingerastet sind.
- Beschädigung der Verkleidung bei der Demontage – geeignetes Kunststoffwerkzeug verwenden und vorsichtig vorgehen.
- Entfall der Diagnosezuordnung – für dieses Radio ist laut Unterlagen eine Übertragung der Diagnose auf das Auto notwendig.
- Montage ohne Überprüfung des Zustands des gebrauchten Teils – Überprüfen Sie vor der Installation die Anschlüsse, Tasten und den mechanischen Zustand des Geräts.
Gründe, warum das Teil beschädigt ist
- normaler Verschleiß elektronischer und mechanischer Teile bei längerem Gebrauch
- Schäden an Steckverbindern durch unvorsichtige Demontage oder Montage
- Spannungsschwankungen im elektrischen System des Fahrzeugs
- Eindringen von Staub, Feuchtigkeit oder Schmutz in das Gerät
- Verschleiß der Bedientasten und des CD-Laufwerks
