Beschreibung

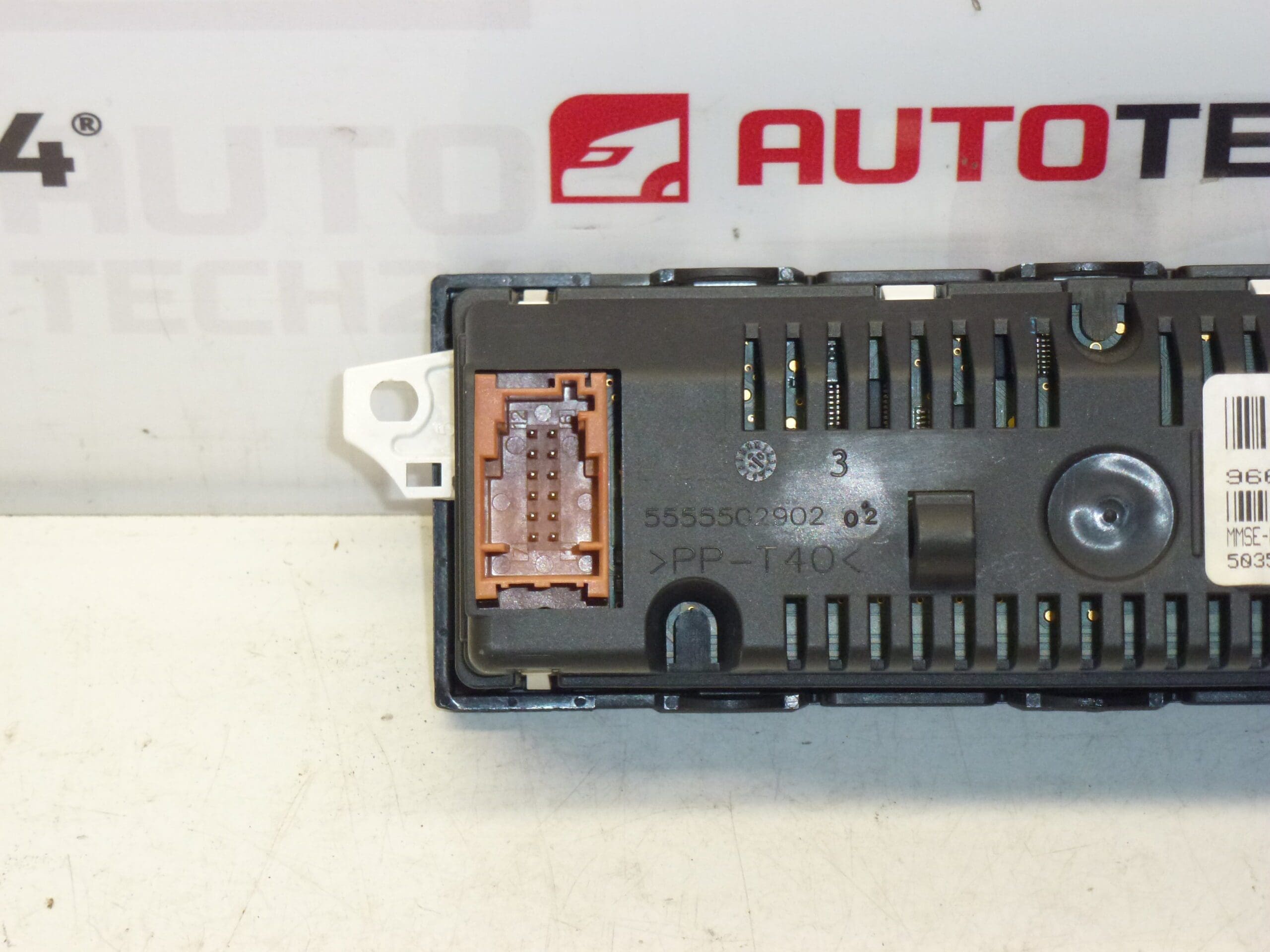

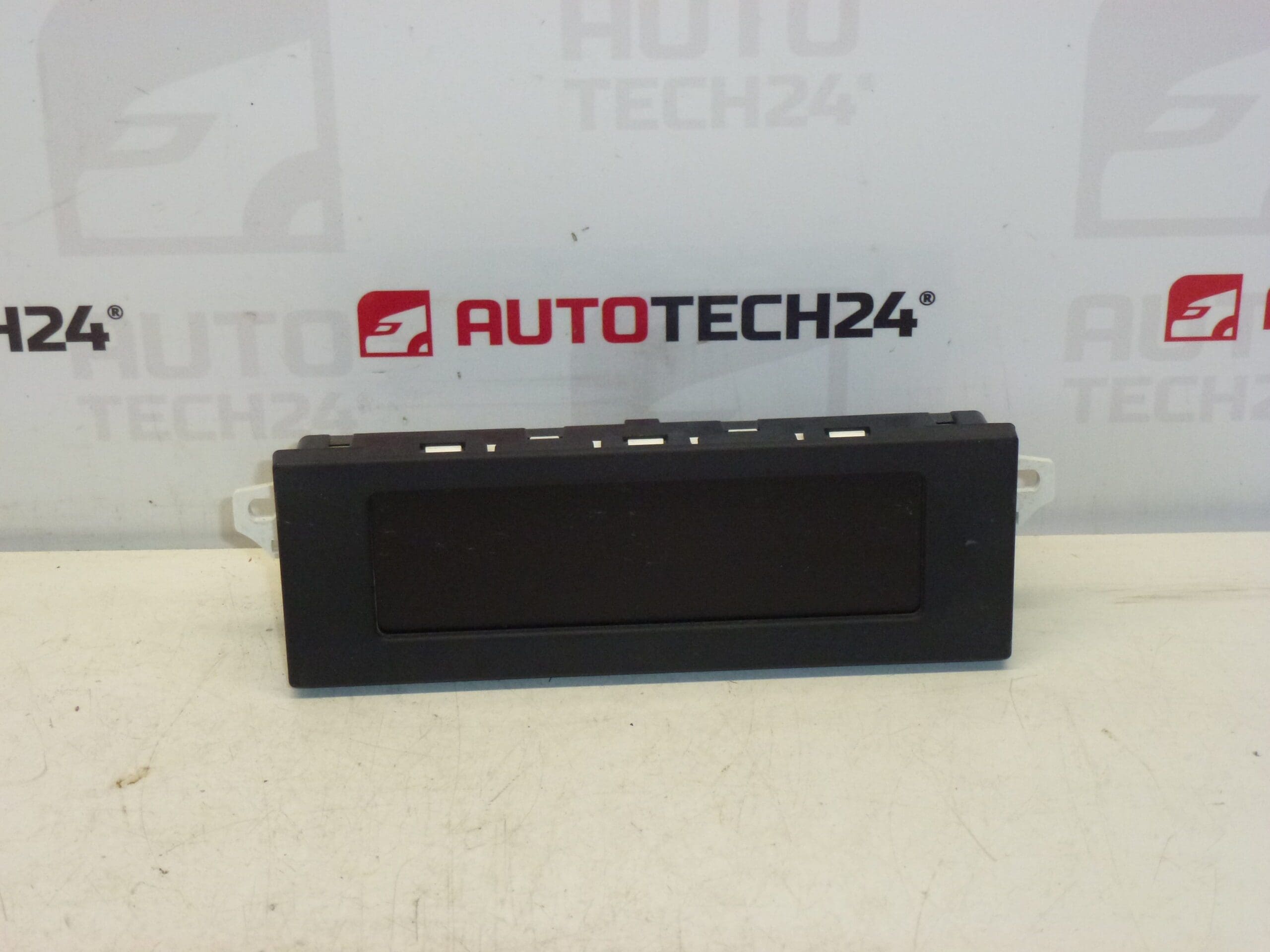

Display des Radio-/Bordcomputers Citroën C3 (2009–2016) und DS3
Dieses Display ist ein direkter Ersatz für das Radio- und Bordcomputermodul vieler Modelle der Citroën C3 II und DS3 Baureihen. Mit den Original-Teilenummern 96666323XT und 6563NC wird die Anzeige häufig bei Ausfällen des LC-Displays oder der Hintergrundbeleuchtung gesucht. Der Text richtet sich an Automechaniker und engagierte Selbermacher: klare Angaben zu Kompatibilität, Einbau und typischen Fehlerbildern erleichtern die schnelle Diagnose und den Austausch.
Produktbeschreibung
Das Display stellt Informationen des Radios und Bordcomputers lesbar dar und übernimmt Darstellungselemente wie Uhrzeit, Menüs und Fahrzeugdaten. Typische Symptome eines defekten Displays sind Ausfall einzelner Pixel, komplette Bildausfälle, Flackern oder dunkle Bereiche durch defekte Hintergrundbeleuchtung. Ein passgenauer Ersatz mit den genannten Teilenummern stellt die volle Funktionalität des Originalsystems wieder her.
Technische Informationen
- Hersteller: Stellantis (Citroën/Peugeot)
- Modelle: Citroën C3 II (Baujahr 2009–2016), DS3
- Produktcodes: 96666323XT
- Weitere Nummern: 6563NC
Montagehinweise
- Fahrzeugvorbereitung: Zündung ausschalten und Batterie-Massepol (Minus) abklemmen, um Kurzschlüsse und Schäden an der Elektronik zu vermeiden.
- Verkleidung entfernen: Mittelkonsole-/Armaturenverkleidung mit Kunststoffhebelwerkzeug schonend lösen, um Clips nicht zu beschädigen.
- Radiogerät ausbauen: Befestigungsschrauben lösen und Radiomodul vorsichtig herausziehen. Auf Antennen- und Stromstecker achten.
- Steckverbinder trennen: Alle Steckverbinder und gegebenenfalls Flachbandkabel des Displays vorsichtig lösen. Merkmale merken oder Fotos machen, um den korrekten Anschluss sicherzustellen.
- Altes Display demontieren: Displaymodule sind meist verschraubt oder geklipst. Kleine Schrauben und Befestigungen sicher aufbewahren.
- Neues Display einsetzen: Neues Display in Gehäuse einsetzen, Schrauben mit leichtem Drehmoment anziehen, Flachbandkabel korrekt einführen und Verriegelungen schließen.
- Funktionsprüfung: Vor kompletter Wiederverkleidung Batterie kurz anschließen und Displayfunktion prüfen (Bild, Hintergrundbeleuchtung, Menüführung).
- Abschluss: Nach erfolgreichem Test Verkleidung wieder anbringen und Batterie anschließen.
- Hinweis: ESD-Schutz beachten und keine Gewalt auf flache Kabel oder Stecker ausüben.
Häufige Ausfallursachen
- Alterungsbedingte Schäden am LCD oder an der Hintergrundbeleuchtung, besonders bei Fahrzeugen älter als 8–10 Jahre.
- Defekte oder kalte Lötstellen auf der Display- oder Steuerplatine, die zu sporadischen Ausfällen oder Bildfehlern führen.
- Feuchtigkeit und Korrosion an Steckverbindern, besonders in Fahrzeugen mit undichten Verkleidungen oder hoher Luftfeuchtigkeit.
- Beschädigte Flachbandkabel (Flexkabel) durch unsachgemäße Demontage oder wiederholtes Biegen.
- Spannungsspitzen oder Probleme in der Fahrzeugelektrik, die elektronische Komponenten beschädigen können.
Symptome eines Defekts sind unter anderem Streifenbildung, Teilbildausfall, Flackern oder kompletter Bildverlust. Der Austausch des Displays ist in den meisten Fällen die wirtschaftlich sinnvolle Lösung, um die volle Funktionalität des Radios und Bordcomputers wiederherzustellen.
Dieses Ersatzteil wird häufig unter den Teilenummern 96666323XT und 6563NC gesucht. Für Werkstätten und Heimwerker ist die klare Dokumentation der Schritte sowie die Beachtung der Montagehinweise entscheidend für einen schnellen und sicheren Austausch.
