Drehzahlmesser Citroen C4 B7 9676962980 9813297080

Beschreibung

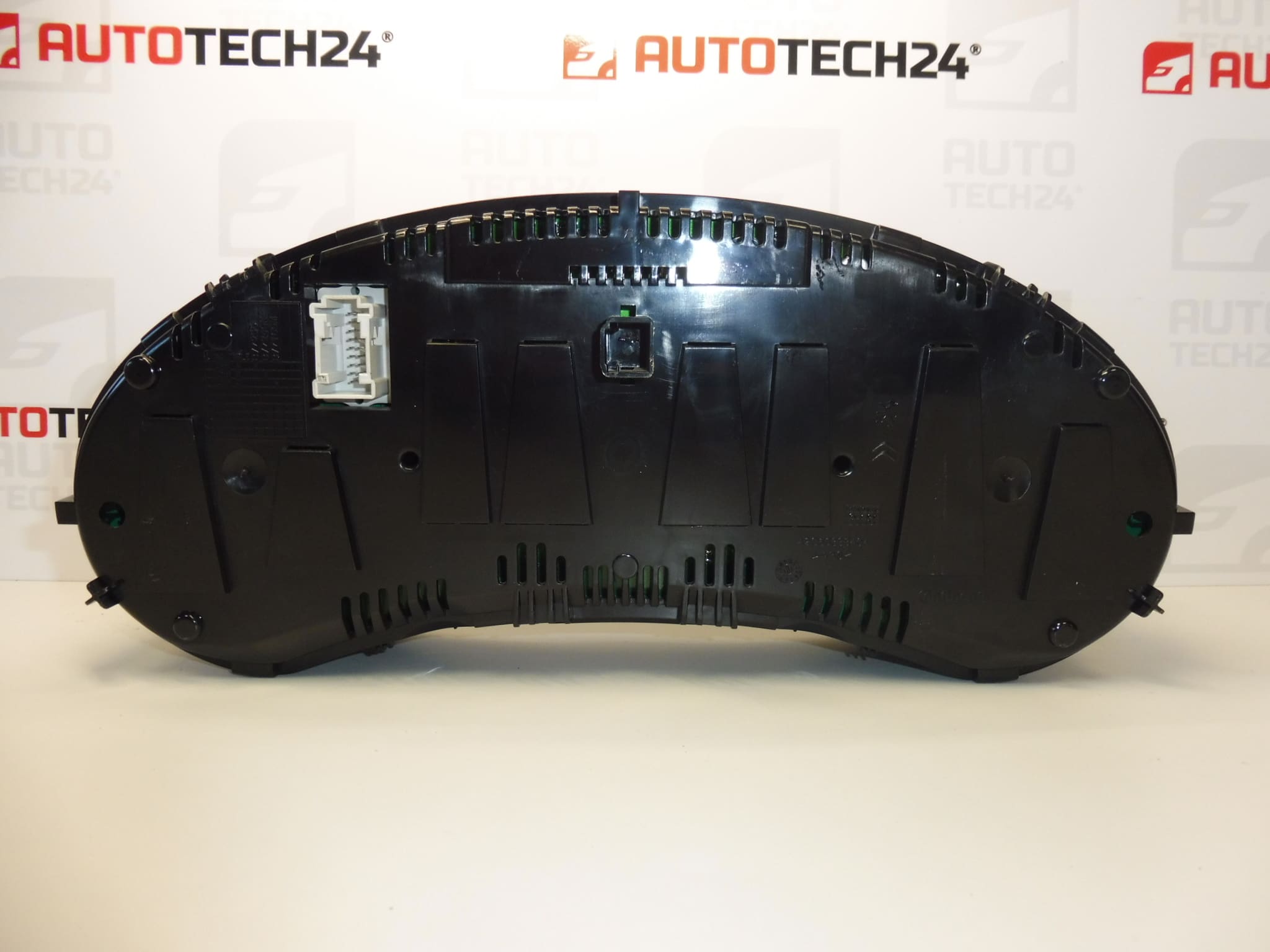

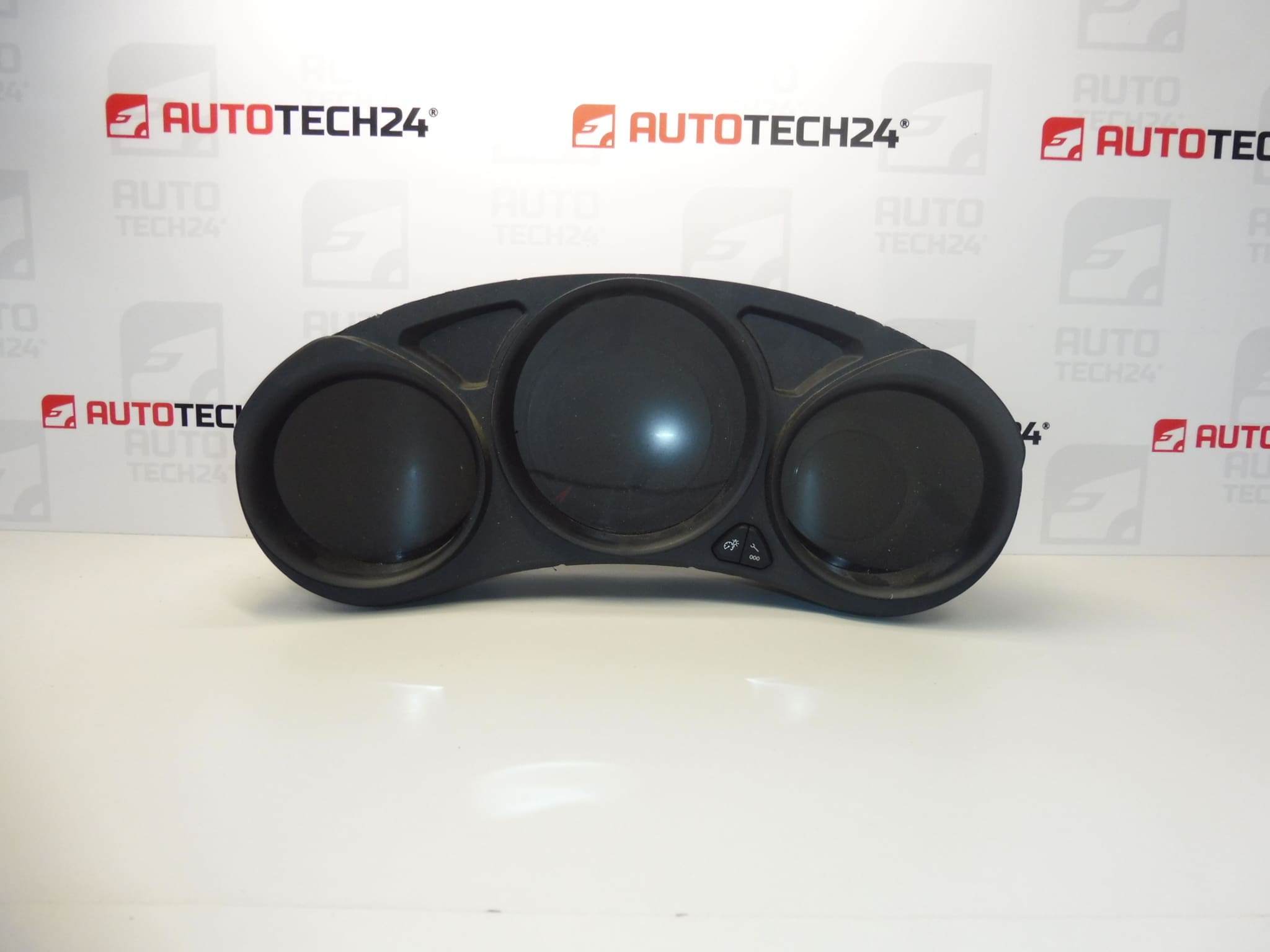

Kombiinstrument für Fahrzeuge CITROEN C4 B7
Kilometerstand unbekannt

Beschreibung des Teils

Der gebrauchte Tachometer – das Kombiinstrument für Citroen C4 II B7 ist als Ersatzteil für den Austausch des ursprünglichen Instrumentenpanels vorgesehen. Das Kombiinstrument zeigt in der Regel die Geschwindigkeit, Betriebsdaten und wichtige Kontrollleuchten für den Fahrer an. Vergleichen Sie bei der Auswahl vor allem die Kennzeichnungen 9676962980 und 9813297080 mit dem Originalteil, aber auch die Steckverbinder, Befestigungen und die Ausführung des Panels.

Es handelt sich um eine Möglichkeit, ein beschädigtes Instrument durch ein gebrauchtes Teil zu ersetzen. Der gespeicherte Kilometerstand ist nicht verfügbar; daher ist es wichtig, vor dem Austausch auch zu prüfen, wie bei dem jeweiligen Fahrzeug mit dem Kilometerstand umzugehen ist.

Technische Informationen

• Hersteller: nicht angegeben; in den Unterlagen ist die Bezeichnung Stellantis CITROEN PEUGEOT aufgeführt.
• Modell: Citroen C4 II; Ausführung B7 laut Titel und Langbeschreibung.
• Teiletyp: Kombiinstrument / Tachometer.
• Zustand: gebrauchtes Teil.
• Kilometerstand: unbekannt.
• Weitere Nummern: nicht angegeben.

Produktcodes

• Produktcodes: 9676962980, 9813297080.
• Modell: Citroen C4 II.

Die Produktnummern sind eine wichtige Grundlage für die Suche nach einem Ersatzteil. Aus den Unterlagen gehen weder die Unterschiede zwischen den angegebenen Nummern noch die Anforderungen an die Konfiguration des Instruments hervor. Daher kann nicht davon ausgegangen werden, dass alle Ausführungen uneingeschränkt austauschbar sind.

Montageempfehlung

Für diesen Teiletyp gilt allgemein das folgende Vorgehen. Die genaue Demontage, das elektrische Trennen und eine eventuelle Einstellung hängen vom jeweiligen Fahrzeugmodell und der Ausführung ab. Aus den Unterlagen geht nicht hervor, ob dieses Teil konfiguriert werden muss oder wie der Kilometerstand beim Anschließen verarbeitet wird.

1) Vor der Montage

• Vergleichen Sie die Nummern des ursprünglichen und des Ersatzinstruments, die Form der Abdeckung, die Befestigungspunkte, die Steckverbinder und die Displayausführung.
• Prüfen Sie die Abdeckung, das Display, die Befestigungselemente und die Kontakte. Achten Sie auf Risse, Feuchtigkeitsspuren, Korrosion oder verbogene Pins.
• Wenn der Zustand des ursprünglichen Panels es zulässt, notieren Sie den angezeigten Kilometerstand und die Symptome des Fehlers.
• Klären Sie vor dem ersten Anschließen anhand der Serviceunterlagen, wie die Kilometerstände synchronisiert werden. Bei manchen Fahrzeugen kann die Verbindung eines gebrauchten Instruments mit der Fahrzeugelektronik den angezeigten Wert verändern. Der gespeicherte Kilometerstand dieses Teils ist unbekannt.
• Prüfen Sie, ob die Ursache des Fehlers möglicherweise in der Stromversorgung, der Verkabelung oder den Verbindungen und nicht im Instrument selbst liegt.

2) Benötigtes Werkzeug und Material

• Werkzeug passend zu den verwendeten Befestigungselementen.
• Kunststoffwerkzeuge zum schonenden Lösen der Verkleidung.
• Taschenlampe, weiche Unterlage und Behälter für abgelegte Befestigungselemente.
• Bei Bedarf ein geeignetes Messgerät und ein Diagnosesystem, das das betreffende Fahrzeug unterstützt.

3) Montage Schritt für Schritt

1. Stellen Sie das Fahrzeug sicher ab, sichern Sie es gegen Wegrollen und schalten Sie elektrische Verbraucher aus.
2. Notieren Sie, sofern möglich, die Funktion des ursprünglichen Instruments, den Kilometerstand und die Diagnosebefunde.
3. Klären Sie vor dem Anschließen des Ersatzteils die Anforderungen an die Konfiguration und den Umgang mit dem Kilometerstand. Wenn diese unklar sind, verschieben Sie den Anschluss.
4. Schalten Sie die Zündung aus und lassen Sie die Elektronik gemäß den Herstellervorgaben in den Ruhezustand übergehen. Trennen Sie anschließend die Batterie entsprechend den vorgeschriebenen Verfahren.
5. Lösen Sie gemäß den Serviceunterlagen die Verkleidung, die für den Zugang zum Instrument erforderlich ist. Hebeln Sie Kunststoffclips nicht gewaltsam auf.
6. Lösen Sie die Befestigung des ursprünglichen Instruments und ziehen Sie es vorsichtig ein Stück heraus, ohne die Kabel zu spannen.
7. Entriegeln Sie die Steckverbinder und trennen Sie sie, indem Sie am Steckverbindergehäuse und nicht an den Leitungen ziehen.
8. Vergleichen Sie beide Teile nebeneinander und prüfen Sie den Zustand der Buchsen sowie der Zuleitungen. Beheben Sie beschädigte Verbindungen vor der Montage.
9. Schließen Sie das Ersatzinstrument an und sichern Sie die Steckverbinder. Setzen Sie das Teil ohne Gewalt und ohne Einklemmen der Leitungen ein.
10. Befestigen Sie das Instrument und bringen Sie die Verkleidung gemäß den Herstellervorgaben wieder an. Ziehen Sie die Befestigungselemente nicht zu fest an.
11. Stellen Sie die Stromversorgung gemäß dem Serviceverfahren wieder her. Ist für die jeweilige Ausführung eine Konfiguration erforderlich, nehmen Sie diese mit geeigneter Diagnoseausrüstung vor.
12. Prüfen Sie die Anzeige, Kontrollleuchten, Hintergrundbeleuchtung und den Kilometerstand. Dokumentieren Sie den Austausch und die festgestellten Werte in den Serviceunterlagen des Fahrzeugs.

4) Kontrollen nach der Montage und Funktionsprüfung

Prüfen Sie je nach Fahrzeugausstattung die Lesbarkeit des Displays, die Stabilität der Hintergrundbeleuchtung sowie die Reaktionen der Anzeigen und Kontrollleuchten. Vergewissern Sie sich, dass das Panel fest sitzt und die Verkleidung korrekt befestigt ist. Wenn das Instrument ordnungsgemäß funktioniert und keine Warnungen vorliegen, die eine sichere Fahrt verhindern, unternehmen Sie eine kurze Probefahrt und beobachten Sie die Geschwindigkeitsanzeige sowie weitere verfügbare Angaben. Klären Sie etwaige Unstimmigkeiten beim Kilometerstand fachgerecht und transparent.

5) Häufigste Montagefehler und wie sie sich vermeiden lassen

• Anschließen, ohne den Kilometerstand zu prüfen: Klären Sie zunächst die Regeln für dessen Speicherung und Synchronisierung beim jeweiligen Fahrzeug.
• Auswahl nur nach dem Aussehen: Vergleichen Sie die Kennzeichnungen, Steckverbinder und die Ausführung des Instruments.
• Trennen unter Spannung: Halten Sie das vom Hersteller festgelegte Verfahren zum Herunterfahren der Elektronik und zum Trennen der Batterie ein.
• Beschädigung von Clips oder Kontakten: Verwenden Sie geeignetes Werkzeug und entriegeln Sie Steckverbinder immer zuerst.
• Nicht vollständig eingerastete Steckverbinder oder eingeklemmte Kabel: Prüfen Sie vor dem Schließen der Verkleidung die Verriegelung und den Verlauf der Leitungen.
• Austausch, ohne die Fehlerursache festzustellen: Prüfen Sie auch die Stromversorgung und die elektrischen Verbindungen, damit das Problem nicht erneut auftritt.

Gründe für eine Beschädigung des Teils

Bei Kombiinstrumenten können allgemein die folgenden Ursachen zu Beschädigungen oder Störungen führen. Dies ist keine Beschreibung des festgestellten Zustands dieses Teils.

• Alterung der Elektronik und thermische Belastung, die zu Ausfällen der Anzeige oder der Hintergrundbeleuchtung führen können.
• Feuchtigkeit und Korrosion, die Kontakte und elektronische Schaltkreise beschädigen.
• Instabile Stromversorgung oder Überspannung, wodurch die Elektronik des Instruments belastet werden kann.
• Vibrationen und lockere Verbindungen, die Funktionsunterbrechungen verursachen.
• Unsachgemäße Demontage, bei der Halterungen, Abdeckung oder Verriegelungen der Steckverbinder brechen können.
• Ungeeignete Reinigung, insbesondere das Eindringen von Flüssigkeit oder die Beschädigung der transparenten Abdeckung durch ein aggressives Mittel.
