Beschreibung

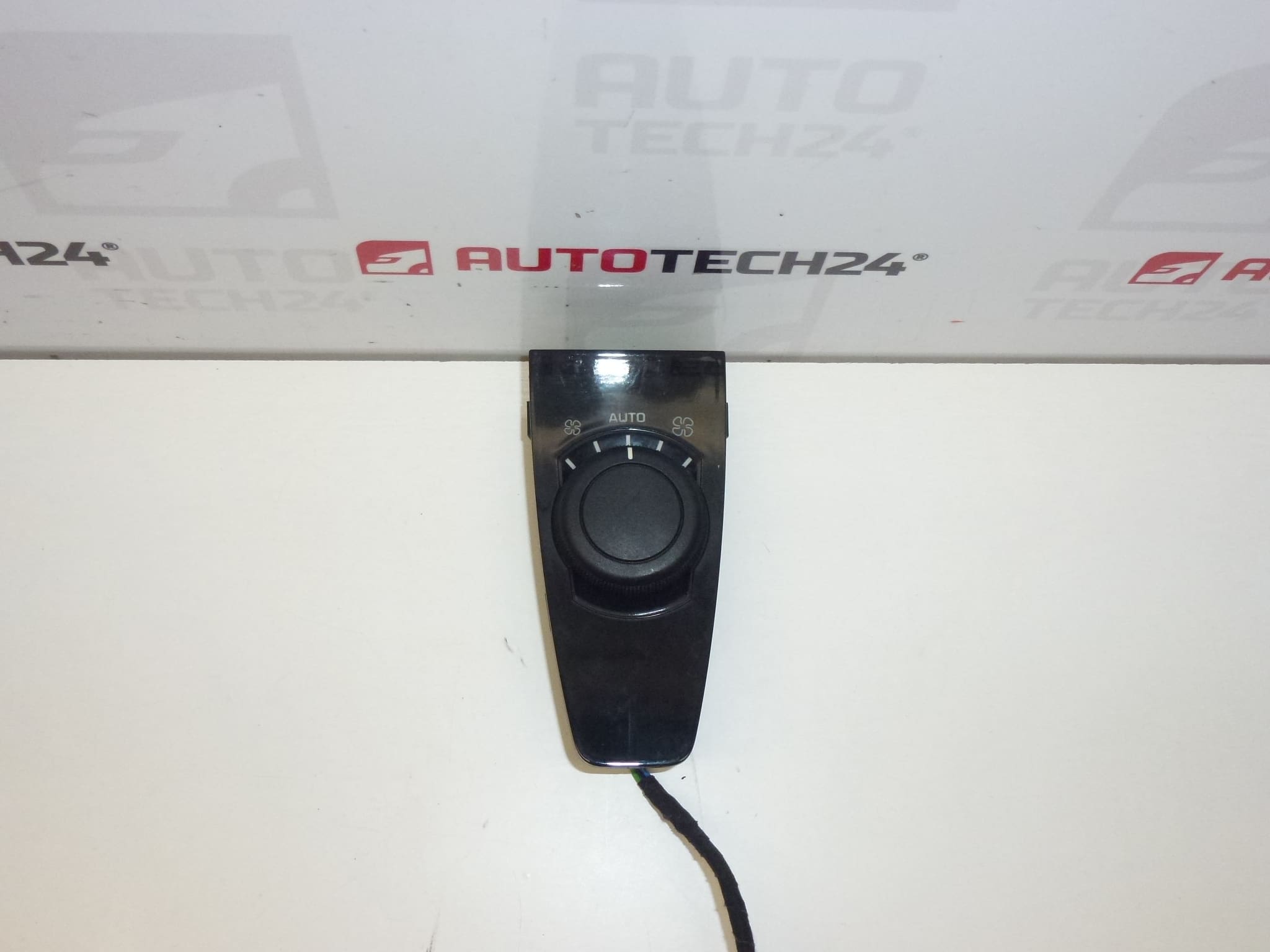

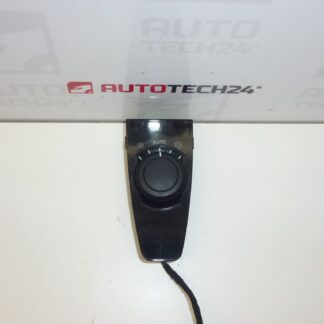

Bedieneinheit Klimaanlage Citroën C4 Picasso 9659796977 6451XH
Elektronisches Steuergerät für Heizung und Klimaanlage, passend für Citroën C4 Picasso und Grand C4 Picasso (Baujahre bis 2013). Diese Bedieneinheit übernimmt die Regelung von Temperatur, Gebläsegeschwindigkeit, Luftverteilung und Umluftfunktion sowie die Ansteuerung des Klimakompressors. Geeignet für Werkstätten und Heimschrauber, die ein direkt austauschbares Steuerteil suchen. Getestet – funktionstüchtig.
Technische Informationen
- Hersteller: Stellantis (Citroën / Peugeot)
- Modell: Citroën C4 Picasso, Grand C4 Picasso (bis 2013)
- Produktcodes: 9659796977, 6451XH
- Weitere Nummern: 6451XH | 9659796977
Beschreibung und Funktion
Die Einheit steuert die Klima- und Heizfunktionen im Innenraum: Temperatureinstellung, Stufenschaltung des Gebläses, Verteilung der Luftströme (Windschutzscheibe, Fußraum, Mittelventile), Umluft/Frischluft sowie das Signal zum Kältemittelkompressor. Sie empfängt Signale von Temperaturfühlern und Schaltern und wandelt diese in Steuerbefehle für Stellmotoren und Relais um.
Passende Modelle
Typische Anwendung: Citroën C4 Picasso I und Grand C4 Picasso bis etwa 2013. Vor dem Einbau prüfen Sie bitte die Übereinstimmung der Produktnummern (9659796977 / 6451XH) mit dem vorhandenen Bauteil.
Montagehinweise
- Fahrzeugbatterie vor Beginn abklemmen, um Kurzschlüsse zu vermeiden.
- Frontblende bzw. Center-Console-Verkleidung vorsichtig entfernen (Clipse lösen, Schrauben entfernen).

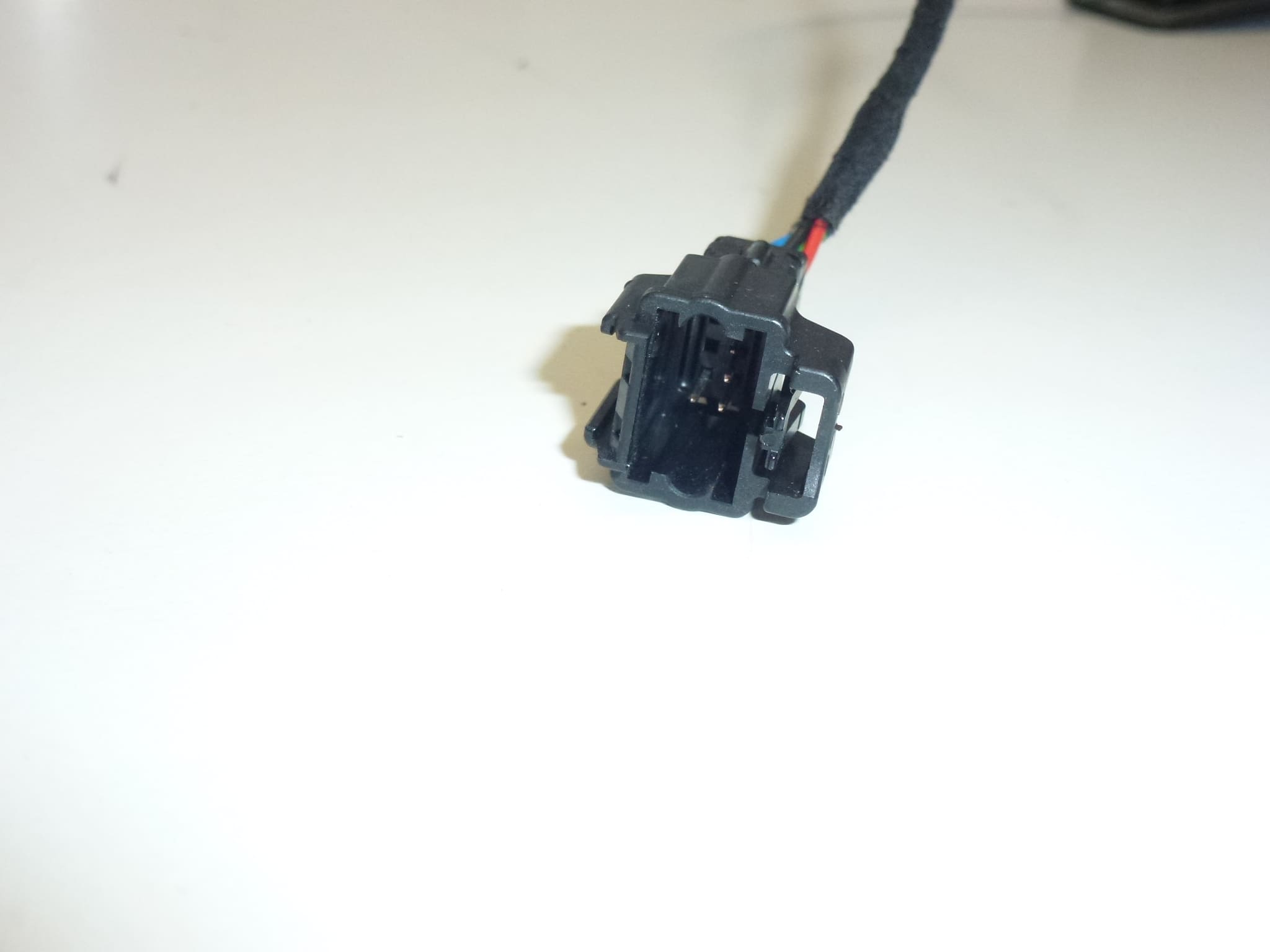

- Alte Bedieneinheit abschrauben und elektrische Steckverbinder vorsichtig lösen. Auf korrekte Entriegelung der Stecker achten.
- Neue Einheit einsetzen, Steckverbindungen vollständig einrasten lassen und Befestigungsschrauben anziehen.
- Verkleidung montieren, Batterie wieder anklemmen und alle Funktionen (Gebläse, Temperaturregelung, Umluft, A/C-Kupplung) prüfen.
- Bei Fehlercodes oder ungewöhnlichem Verhalten Diagnose auslesen; gegebenenfalls Sicherungen und Masseverbindungen kontrollieren.
Warum dieser Teil am häufigsten ausfällt
Hauptursachen für Ausfälle sind Alterung und Verschleiß mechanischer Bedienelemente, Korrosion an Steckverbindern durch Feuchtigkeit, Lötstellenrisse auf der Leiterplatte durch thermische Belastung sowie elektronische Defekte infolge von Spannungsspitzen. Häufig äußert sich der Schaden durch Ausfall einzelner Funktionen (z. B. Gebläse nicht verstellbar, Temperaturregelung defekt) oder sporadisches Verhalten.
Empfehlung
Dieses Steuerteil ist eine passende Lösung für schnelle Reparaturen in der Werkstatt oder für Heimwerker mit Erfahrung an Fahrzeug-Elektrik. Bei Einbau auf saubere Steckverbindungen und trockene, korrosionsfreie Einbausituation achten. Bei wiederkehrenden Problemen zusätzlich Sicherungen, Relais und die Masseverbindungen prüfen.
Ideal für Automechaniker und DIY-Reparaturen: Original-Produktcodes (9659796977 / 6451XH) als Suchbegriff verwenden, um Kompatibilität und Austauschbarkeit sicherzustellen.
