Beschreibung
Steuerung von Heizung, Klimaanlage sowie Autoradio und Navigation CITROEN C4 B7
Getestet – funktionsfähig
Teilebeschreibung

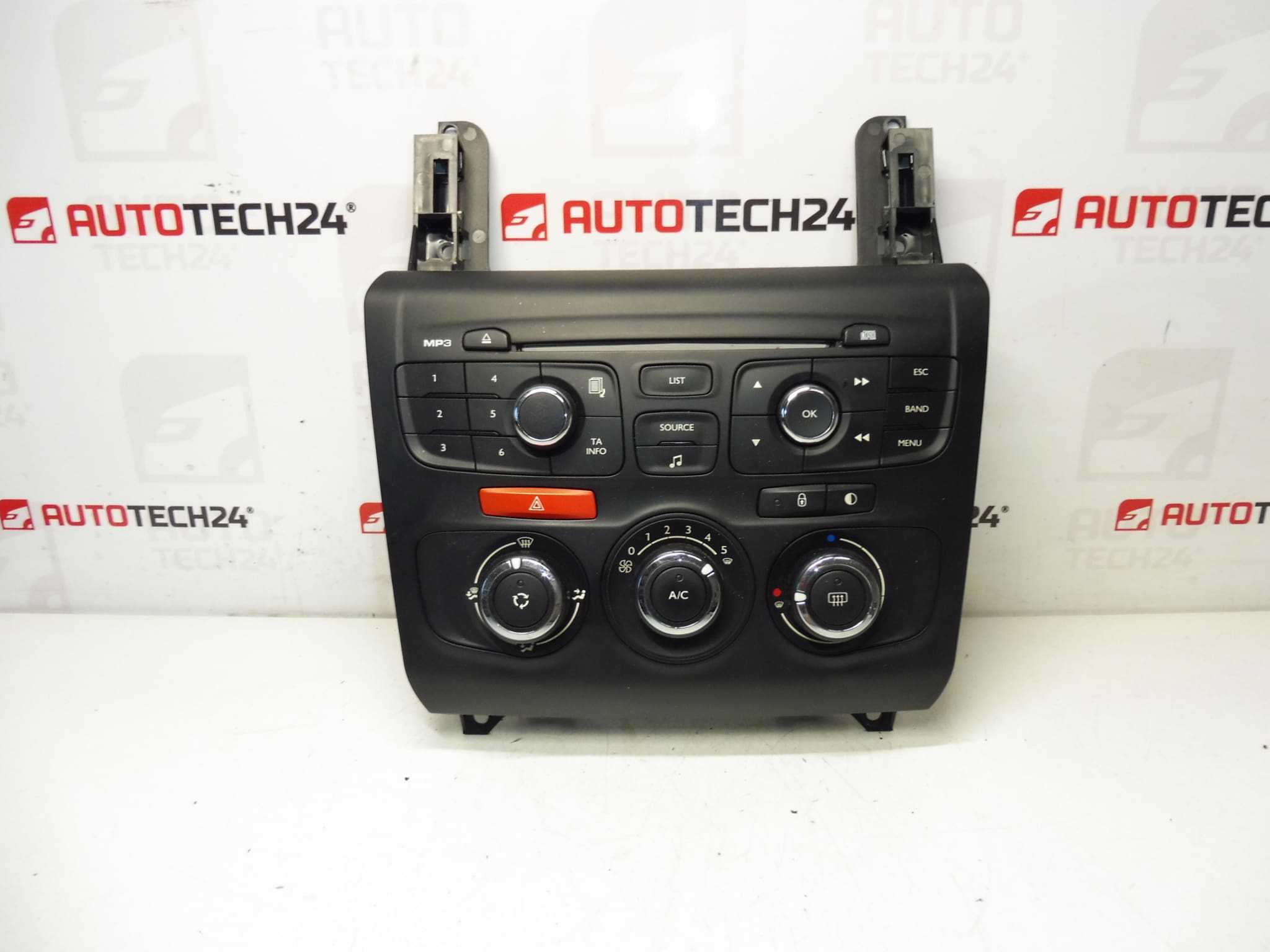

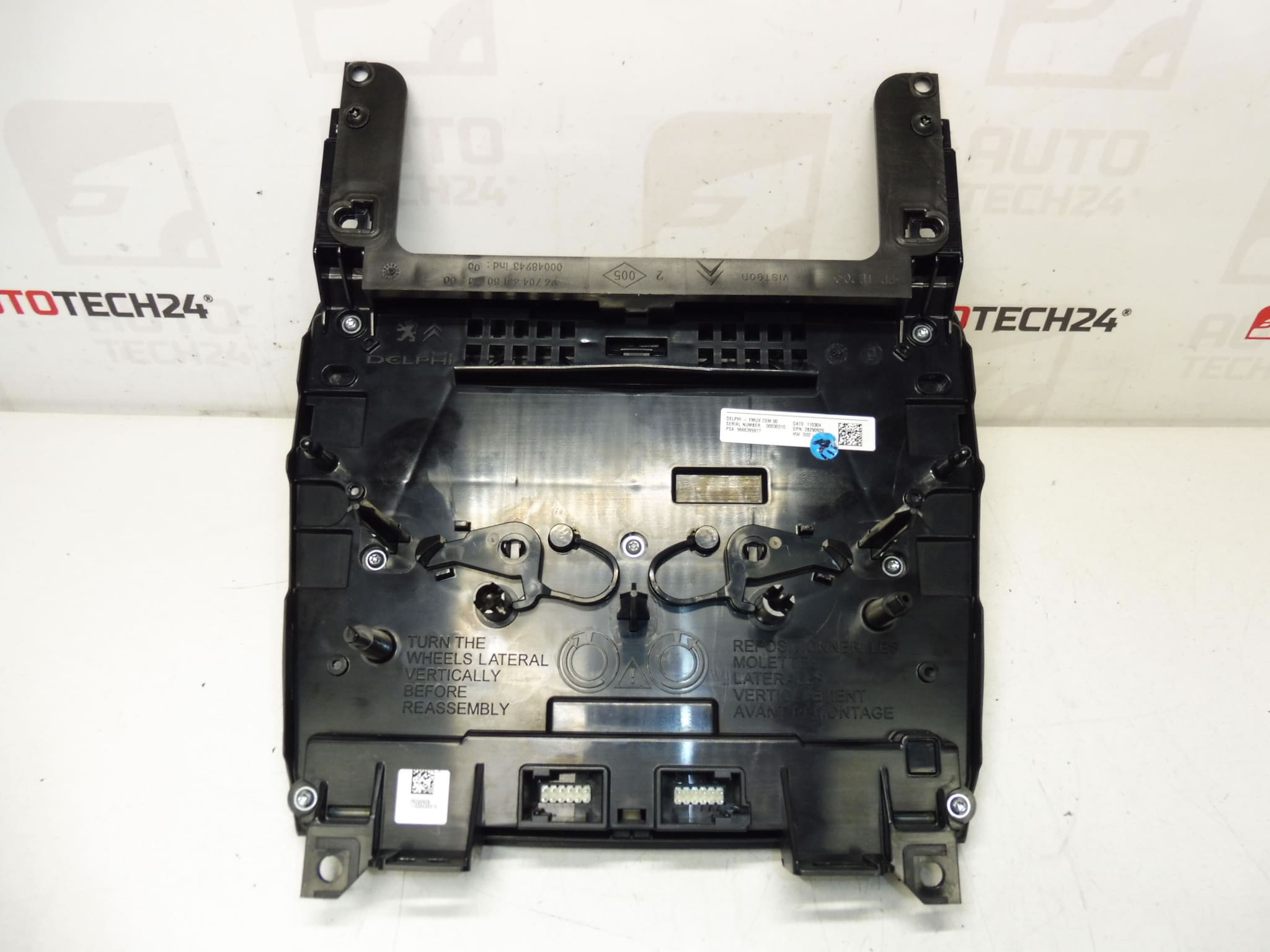

Das Multifunktionspanel (Steuergerät) für Citroën C4 II (C4 B7) dient der komfortablen Steuerung von Funktionen im Innenraum – typischerweise Heizung, Klimaanlage und auch Autoradio/Navigation. Es handelt sich um ein Originalteil der Stellantis-Gruppe (Citroën/Peugeot), geeignet als Ersatz für nicht funktionierende Tasten, Bedienausfälle oder nach mechanischer Beschädigung des Panels.
Das Teil ist geprüft und voll funktionsfähig, was für eine schnelle und problemlose Reparatur bei elektrischen Steuerungen unerlässlich ist.
Technische Informationen
- Hersteller: Stellantis (Citroën / Peugeot)
- Modell: Citroën C4 B7 (C4 II)
- Andere Nummern: 98040763ZD, 6155HR
Produktcodes
- Produktcodes: 9666395977, 98040763ZD, 6155HR
Installationsempfehlungen
Im Allgemeinen/typisch für diese Art von Teil ist ein inneres Bedienfeld mit elektrischen Anschlüssen. Die genaue Vorgehensweise kann je nach Ausstattung und Design des Autos variieren.
1) Vor der Montage
- Vergleichen Sie mit den Produktnummern des alten Teils (insbesondere 9666395977 und anderen aufgeführten Nummern).
- Überprüfen Sie den Zustand der Anschlüsse (verbogene Stifte, Spiel, Anzeichen von Korrosion) und unbeschädigtes Gehäuse/Frontplatte (Risse, gebrochene Griffe).
- Wenn das ursprüngliche Problem nur sporadisch auftrat (z. B. manchmal reagieren die Tasten nicht), sollten Sie die Verkabelung und Anschlüsse überprüfen – das Problem liegt möglicherweise nicht nur im Bedienfeld.
2) Notwendige Werkzeuge und Materialien
- Satz Bits/Schraubendreher (normalerweise Torx – je nach Ausführung)
- Kunststoff-Brecheisen zum Zerlegen von Kunststoffen im Innenraum
- Reinigungsmittel für elektrische Kontakte (optional)
- Weiches Tuch zum Schutz umliegender Teile
3) Schritt-für-Schritt-Montagevorgang
- Schalten Sie aus Sicherheitsgründen die Zündung aus und klemmen Sie die Batterie ab.
- Schützen Sie die umgebenden Kunststoffe und Zierleisten (mit einem Tuch), um Kratzer zu vermeiden.
- Mit einem Kunststoff-Stemmeisen vorsichtig den Abdeckrahmen/die Verkleidung im Blendenbereich lösen (je nach Ausführung).
- Greifen Sie auf die Plattenbefestigungen zu und entfernen Sie die Platte (Schrauben/Riegel je nach Design).
- Ziehen Sie das Panel vorsichtig heraus, damit die Anschlüsse sicher gehandhabt werden können.
- Trennen Sie die elektrischen Anschlüsse (lösen Sie zuerst die Sicherungen der Anschlüsse aus; ziehen Sie nicht an den Kabeln).
- Überprüfen Sie die Sauberkeit und den Zustand der Kontakte; Reinigen Sie sie bei Bedarf vorsichtig.
- Stecken Sie die Steckverbinder in die neue (gebrauchte) Platte ein – sie müssen einrasten und spielfrei sein.
- Platzieren Sie das Paneel in seiner ursprünglichen Position und befestigen Sie es (Schrauben/Riegel), ohne den Kunststoff zu kreuzen oder zu belasten.
- Setzen Sie die Blende/Zierleiste wieder ein und prüfen Sie, ob alles passt.
- Schließen Sie die Batterie an.
- Schalten Sie die Zündung ein und führen Sie eine Funktionsprüfung (Knopf-/Bedienreaktion) durch.
-
4) Kontrollen nach der Montage und Probefahrt/Funktionsüberprüfung
- Stellen Sie sicher, dass das Bedienfeld die Heizung/Klimaanlage und die zugehörigen Funktionen korrekt steuert.
- Überprüfen Sie die Radio-/Navigationssteuerung (sofern im Auto vorhanden und mit dem Bedienfeld verbunden).
- Überprüfen Sie, ob die Hintergrundbeleuchtung und die Tasten gleichmäßig und ohne Aussetzer reagieren.
5) Die häufigsten Montagefehler + wie man sie vermeidet
- Kein eingeklickter Stecker → einige Funktionen funktionieren nach der Montage nicht; Überprüfen Sie immer die Verriegelung des Steckers.
- Beschädigung der Stifte beim Einstecken → Stecken Sie die Stecker in einer Achse ein, ohne Kraftaufwand.
- Rissige Griffe/Rahmen → Verwenden Sie eine Kunststoff-Stemmstange und arbeiten Sie sich um den Umfang herum vor.
- Verwechslung der Fehlerursache (Panel vs. Verkabelung) → Bei wiederholten Ausfällen auch die Kontakte und den Kabelbaum prüfen.
Gründe, warum das Teil beschädigt ist
- Verschleiß von Tasten und Kontakten durch häufigen Gebrauch (verschlechterte Reaktion, Springen).
- Bewässerung oder erhöhte Luftfeuchtigkeit im Innenraum führen zu Kontaktkorrosion.
- Mechanische Beschädigung des Panels (Risse, gebrochene Griffe) bei unsachgemäßer Demontage von Bordkunststoffen.
- Spannungsschwankungen oder schlechte Kontakte in Anschlüssen/Verkabelungen, die zu Fehlfunktionen der Steuerung führen können.
