Beschreibung

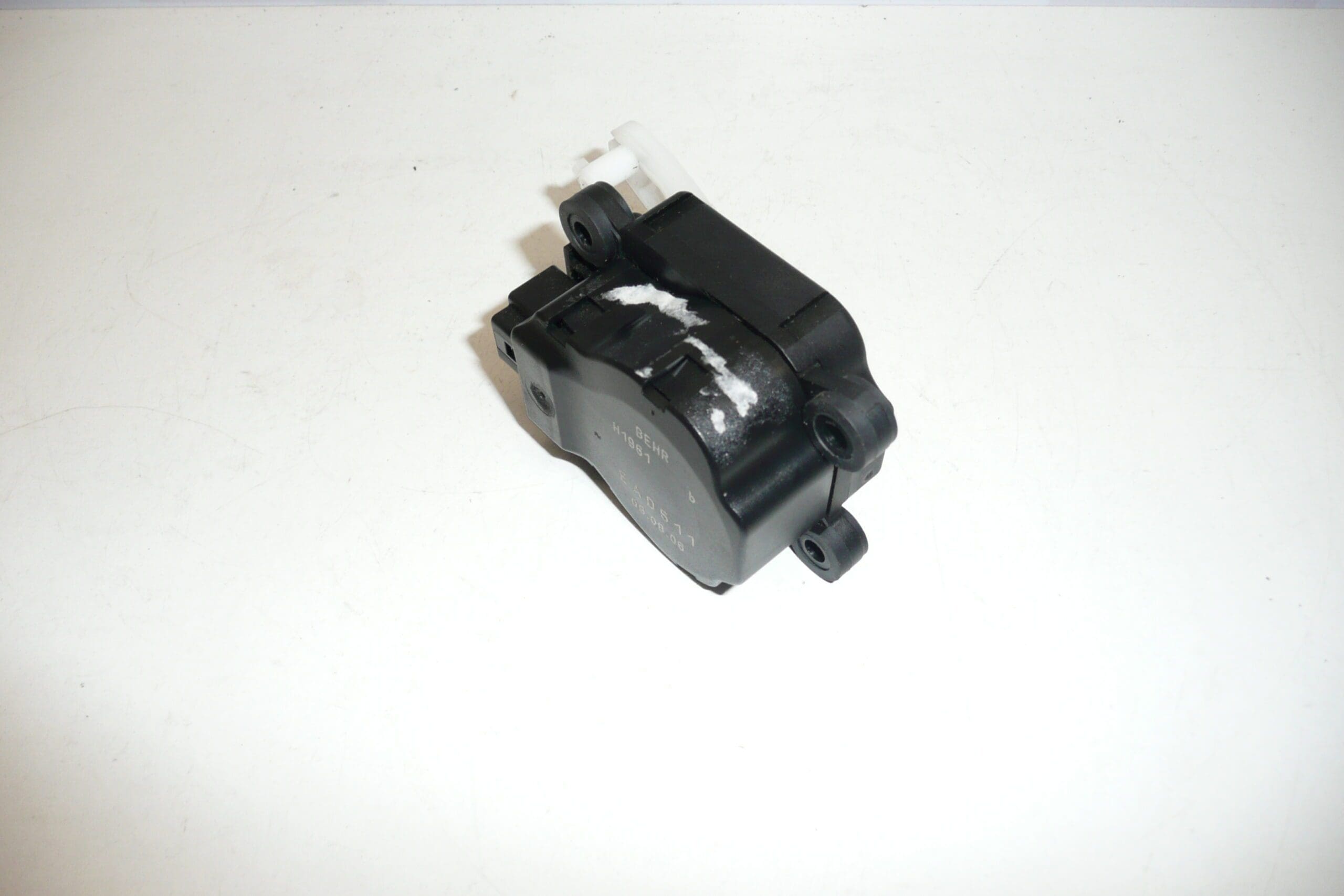

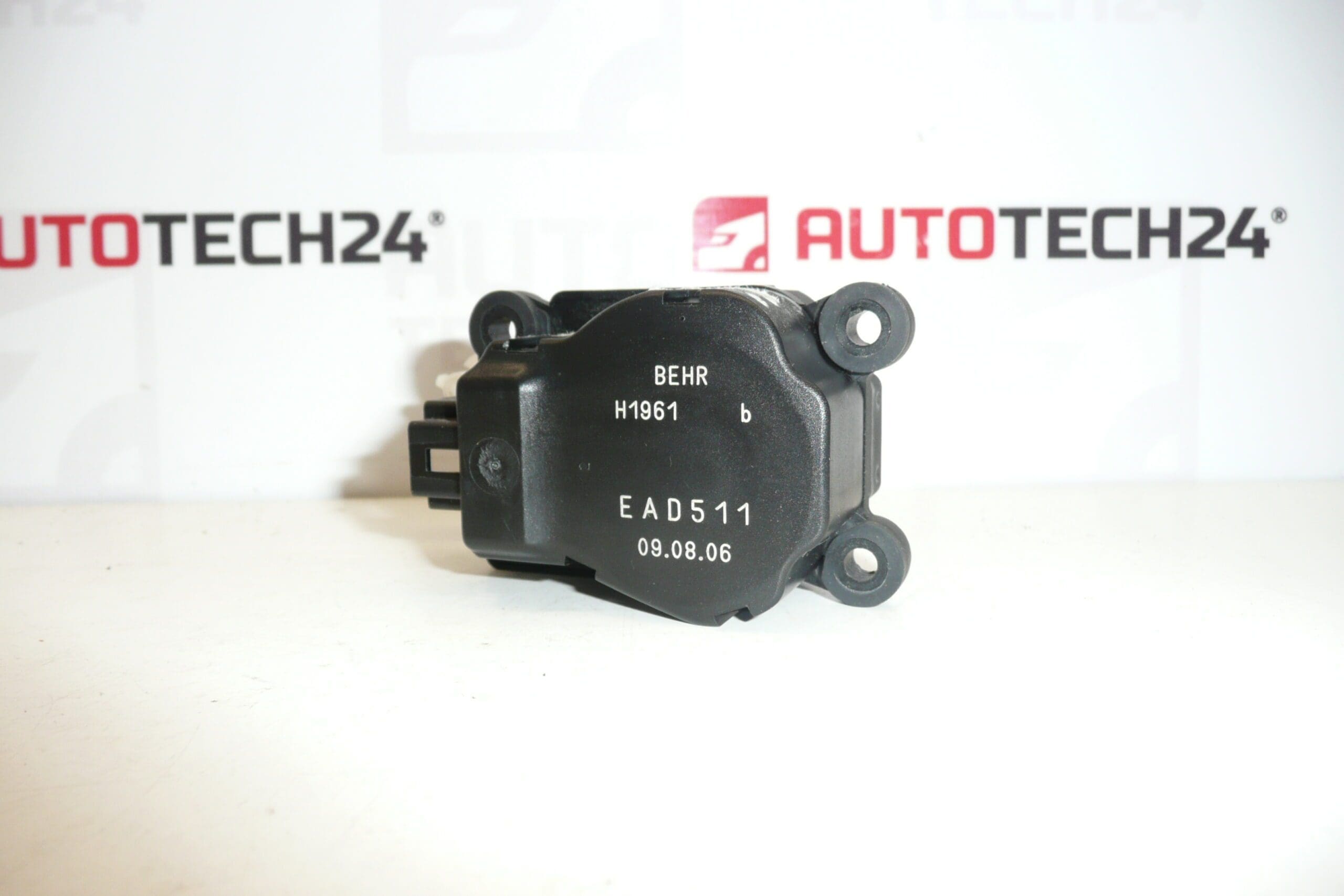

Stellmotor der Heizung für Fahrzeuge Citroën C4 und Peugeot 307 II
BEHR Heizungstellmotor EAD511 H1961 b (6447VA) für Citroën C4 und Peugeot 307 II. Kompakter Elektrosteller zur präzisen Ansteuerung der Luftklappen im Heizungs- und Klimasystem. Er sorgt für die korrekte Positionierung der Mischklappen und damit für eine stabile Regelung der Innenraumtemperatur. Ein praxisgerechter Ersatz für Werkstätten und ambitionierte Selbstschrauber, die Wert auf zuverlässige Funktion und einfache Montage legen.
Beschreibung
Der Stellmotor steuert die Innenraumklappen (Misch- und Verteilklappen) im Heizungsgehäuse und wandelt elektrische Signale des Klimasteuergeräts in mechanische Bewegungen um. Durch präzise Schrittbewegungen wird die Temperaturverteilung geregelt und Zugerscheinungen im Fahrzeuginneren reduziert. Typische Merkmale sind kompakte Bauform, elektrische Steckverbindung und Befestigungsbohrungen zur direkten Montage am Heizungsgehäuse.
Technische Informationen
- Hersteller: BEHR
- Modelle: Citroën C4, Peugeot 307 II
- Produktcodes: EAD511
- Weitere Nummern: H1961 b, 6447VA
Empfehlungen zur Montage
- Vor Arbeiten stets die Fahrzeugbatterie abklemmen, um Kurzschlüsse zu vermeiden.
- Für den Zugang meist Handschuhfach oder untere Armaturenblende entfernen. Bei einigen Modellen ist der Stellmotor direkt am Heizungsgehäuse unterhalb des Armaturenbretts zugänglich.
- Elektrischen Steckverbinder sorgfältig lösen, Verriegelungen beachten. Schrauben/Clips entfernen und Position des alten Stellmotors vor Demontage markieren.
- Neuen Stellmotor einsetzen, Befestigungsschrauben gleichmäßig anziehen und Steckverbindung herstellen. Vor vollständigem Wiedereinbau Funktionsprüfung durchführen (Klimaregelung ansteuern, Klappenbewegung kontrollieren).
- Bei Einbau auf korrekte Rastungen der Klappen achten; falsche Endlagen können zu Fehlfunktionen oder Motorüberlastung führen.
- Verwenden Sie geeignetes Werkzeug (meist Torx oder Kreuzschlitz). Bei Unsicherheit Arbeitsschritte fotografisch dokumentieren, um Montagefehler zu vermeiden.
Häufige Ausfallursachen
- Verschleiß der Kunststoffzahnräder durch Alterung und Beanspruchung.
- Verschmutzung oder Fremdkörper im Heizungsgehäuse, die Klappen blockieren.
- Feuchtigkeit oder Korrosion an elektrischen Kontakten.
- Elektrische Defekte im Stellmotor (z. B. verschlissene Bürsten oder interne Elektronik).
- Mechanische Belastung durch verklemmte oder verzogene Klappen.
Symptome eines Defekts
Typische Hinweise auf einen defekten Stellmotor sind ungewöhnliche Geräusche beim Verstellen der Heizung, fehlende oder ungenaue Temperaturregelung, sowie das Ausbleiben jeder Klappenbewegung trotz Betätigung der Klimaregelung. Solche Symptome rechtfertigen den Austausch des Stellmotors.
Dieser BEHR Stellmotor EAD511 H1961 b (6447VA) ist eine direkte Ersatzlösung für die genannten Modelle und eignet sich besonders für professionelle Werkstätten sowie für Selbstschrauber, die eine langlebige und passgenaue Reparatur erwarten. Prüfen Sie vor Einbau die korrekte Teilenummer (EAD511 / H1961 b / 6447VA) gegen die vorhandene Einheit, um eindeutige Kompatibilität zu gewährleisten.
