Beschreibung
Kompletter Motorkabelbaum für Fahrzeuge mit automatisiertem Schaltgetriebe. Für Citroën C1, Toyota Aygo und Peugeot 107 1.0 Automatik.

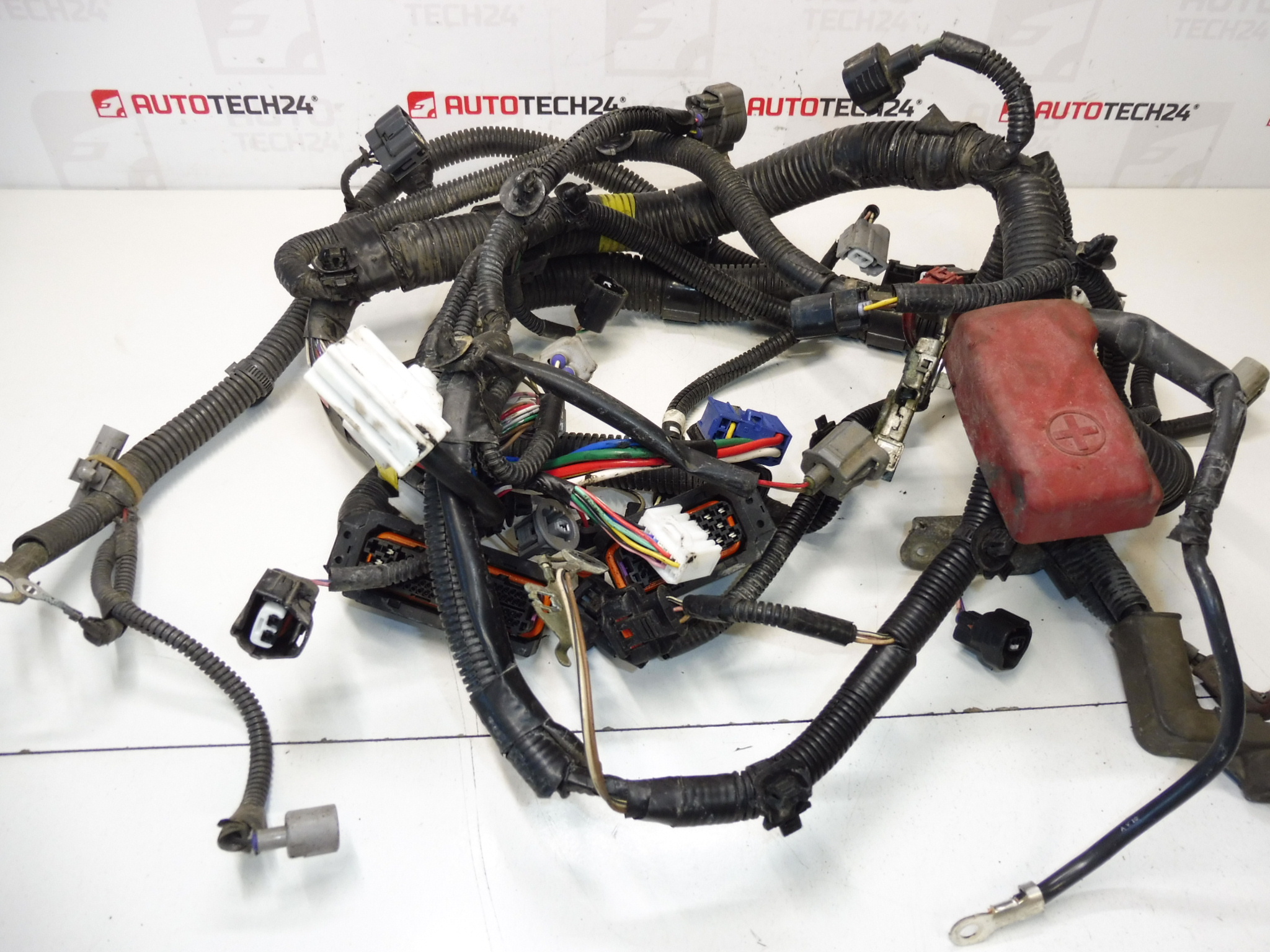

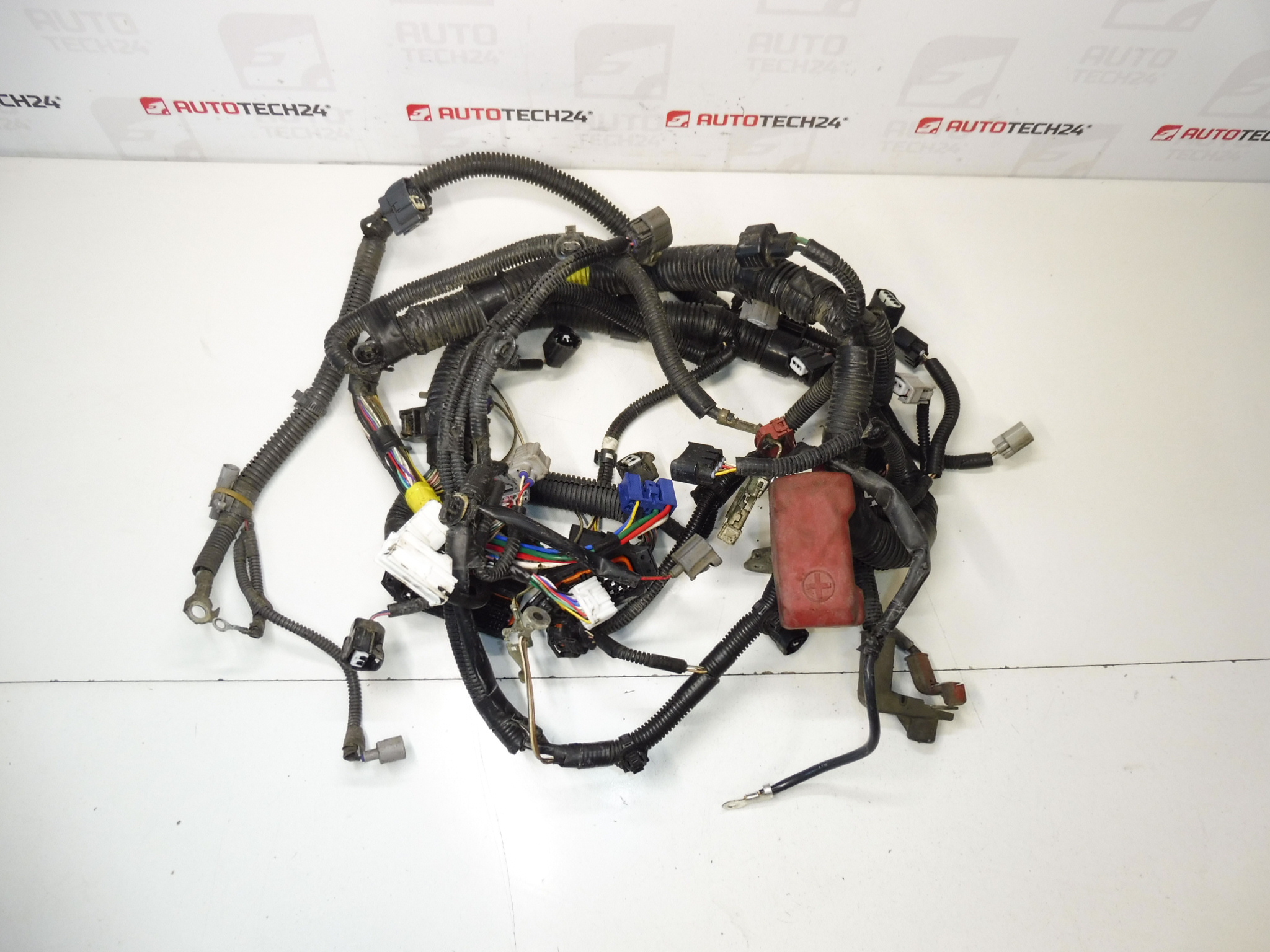

Dieser komplette Motor-Kabelbaum (Teilenummer 821210H310, Referenz B000687980) ist speziell ausgelegt für die 1.0‑Liter Motoren mit automatisiertem Schaltgetriebe (KR) und bietet die nötigen Steckverbindungen und Leitungsführungen zur Versorgung von Motorsteuerung, Sensoren und Aktuatoren. Ideal für Autowerkstätten und ambitionierte Heimschrauber, die bei Reparatur oder Tausch auf passgenaue Original‑/OE‑Teile vertrauen. Durch Angabe der Produktcodes (821210H310 / B000687980) erhöhen Sie die Trefferwahrscheinlichkeit bei der Suche nach dem passenden Bauteil.
Funktion: Der Kabelbaum verbindet Motorsteuergerät, Getriebesteuerung, Einspritzventile, Sensoren (z. B. Nockenwellensensor, Kurbelwellensensor, Temperaturgeber), Kraftstoffpumpe und weitere elektrische Komponenten. Er sorgt für die sichere Übertragung von Signalen und Versorgungsstrom und enthält zusätzlich Befestigungspunkte und Schutzummantelungen zur sicheren Leitungsführung im Motorraum.
Montagehinweise
Vor Arbeiten immer Batterie abklemmen. Austausch erfolgt schrittweise: Motorabdeckung und störende Bauteile (Luftfilterkasten, Ansaugtrakt) entfernen, alte Steckverbindungen systematisch lösen und beschriften, Kabelbinder und Halteclips entfernen, vorhandenen Kabelbaum herausnehmen und neuen Kabelbaum in umgekehrter Reihenfolge verlegen. Auf korrekte Führung in vorhandenen Schellen und Schutzrohren achten und alle Steckverbindungen sauber und rastend verbinden. Nach Einbau elektrische Steckverbindungen prüfen und Funktionstest durchführen.
Empfehlungen zur Montage
- Vor Demontage Fotos von vorhandener Leitungsführung machen, um Einbau zu erleichtern.
- Beschädigte oder spröde Halteclips und Kabelbinder ersetzen.
- Steckkontakte vor dem Verbinden auf Korrosion prüfen und ggf. reinigen.
- Bei unklaren Elektrik‑Fehlern Fehlerspeicher auslesen, um beschädigte Kabel gezielt zu lokalisieren.
- Bei Übergangsstößen Sicherungen prüfen und nach Einbau schrittweise Spannungsversorgung wieder herstellen.
Häufige Ausfallursachen
Kabelbäume versagen meist nicht plötzlich, sondern durch mechanische Beanspruchung und Umwelteinflüsse: Scheuerstellen durch unzureichende Befestigung, Hitzeeinwirkung im Motorraum, Korrosion an Steckkontakten, Eindringen von Feuchtigkeit oder Schmutz sowie Nagetierschäden. Insbesondere beschädigte Isolierungen und gebrochene Steckverbindungen führen zu intermittierenden Fehlern, Aussetzern von Sensoren oder Problemen bei der Getriebesteuerung.
Technische Informationen
- Hersteller: Stellantis / Citroën / Peugeot
- Modell: Citroën C1, Toyota Aygo, Peugeot 107 – 1.0 Automatik (KR)
- Produktcodes: 821210H310
- Weitere Nummern: B000687980
Hinweis zur Kompatibilität und Suche
Dieses Teil wird häufig unter der Nummer 821210H310 oder B000687980 gesucht. Vor Bestellung Modellbezeichnung und Motorkennbuchstaben prüfen, um den korrekten Kabelbaum für Ihr Fahrzeug sicherzustellen.
