Beschreibung
Motor-Kabelbaum zum Pluspol der Batterie für Citroën/Peugeot 1.6 e-HDI 68 kW – Von der Batterie zum Starter, BSM (Sicherungs-/Steuergerät) und Lichtmaschine
Produktbeschreibung

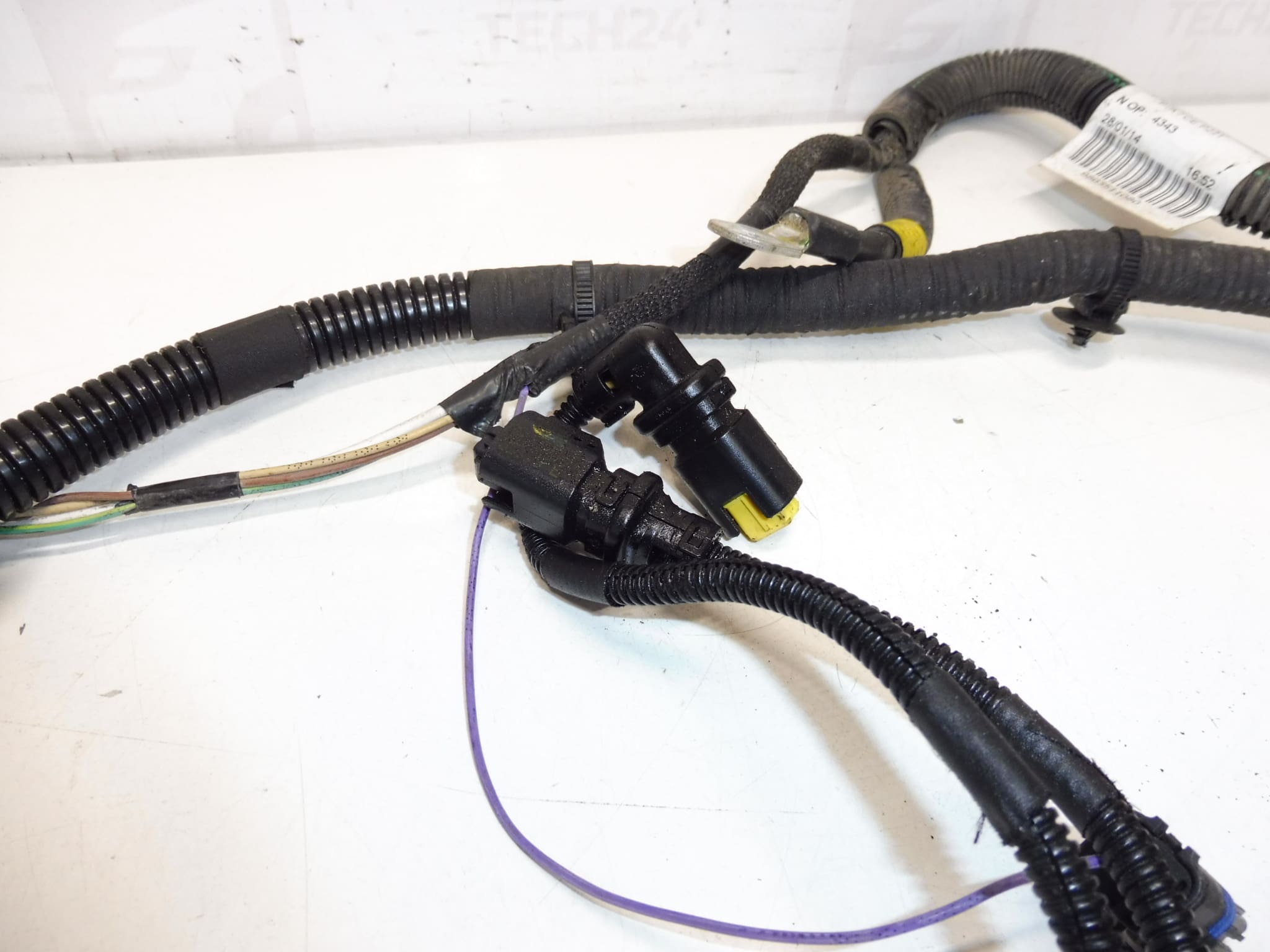

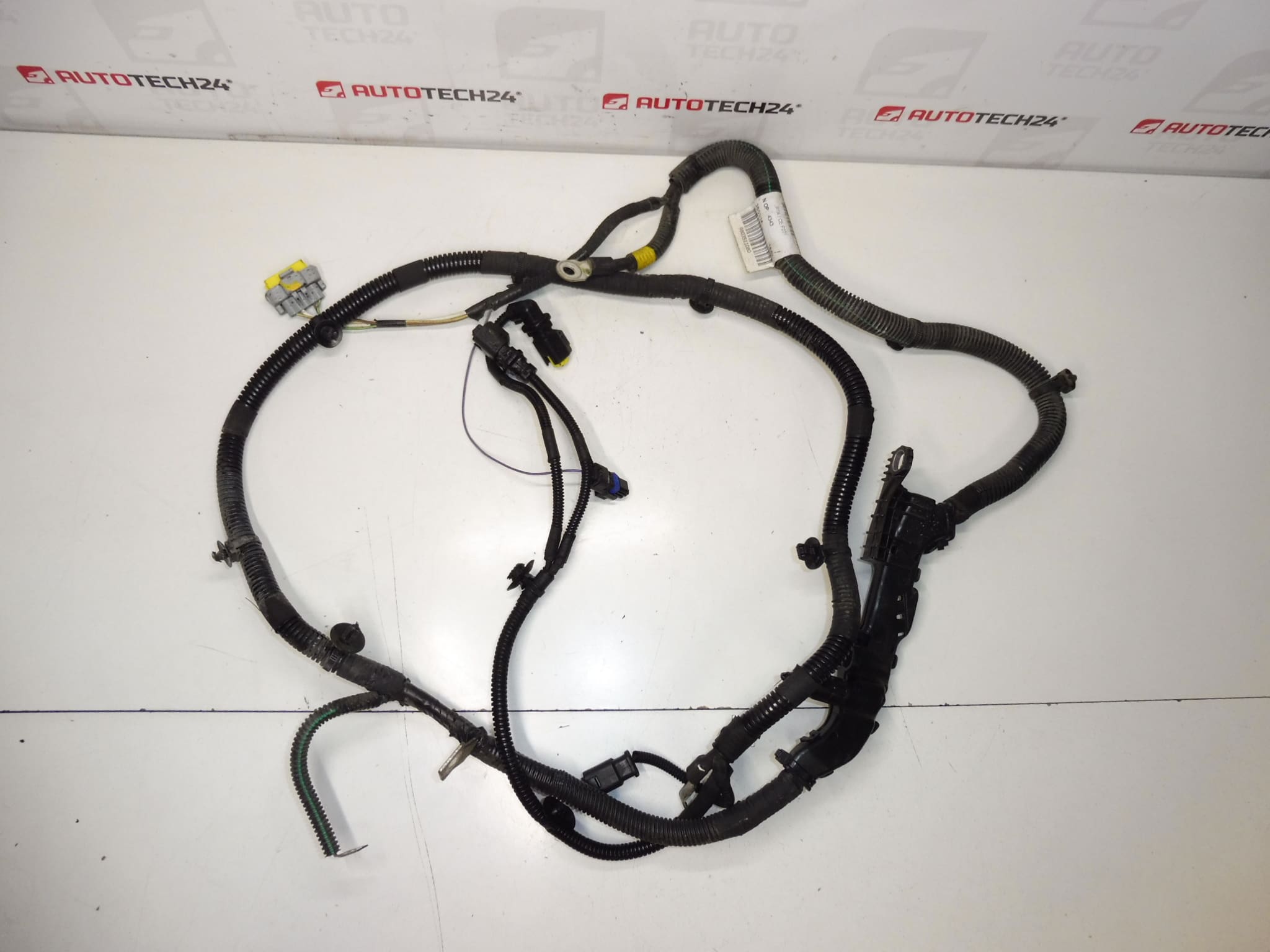

Robuster Plus-Leitungsstrang für den Motorraum, speziell ausgelegt für die Stromversorgung von Starter, BSM und Lichtmaschine bei 1.6 e-HDI Motoren. Der Kabelsatz führt den Batterie-Plusstrom sicher zum Anlassermotor, zum Bordsteuergerät (BSM) und zur Lichtmaschine und ist damit ein kritisches Bauteil für Anlass- und Ladesystem. Ausgelegt für hohe Startströme, mit verstärkten Adern und Schutzummantelung gegen Hitze und Abrieb.
Dieses Teil ist relevant für Werkstätten und Selbstschrauber, die nach der Originalnummer 9803511080 suchen. Klar strukturierte Anschlüsse erleichtern Diagnose und Einbau.
Technische Informationen
- Hersteller: Stellantis (für Citroën/Peugeot)
- Modell: Citroën C4 II, Citroën C4 Picasso, Peugeot 308 (Motor: 1.6 e-HDI, 68 kW)
- Produktcodes: 9803511080
- Weitere Nummern: Keine zusätzliche Referenz bekannt
Funktion und Einbauhinweise
Der Kabelbaum überträgt den Pluspol der Batterie zu folgenden Komponenten: Starter, BSM und Lichtmaschine. Bei einem Einbau empfiehlt sich folgende Vorgehensweise:
- Vor Beginn Sicherheit beachten: Fahrzeug in Zündstellung 0, Zündschlüssel entfernen.
- Batterie abklemmen: Zuerst Minuspol entfernen, um Kurzschlüsse zu vermeiden.
- Alten Kabelsatz systematisch lösen: Steckverbindungen markieren oder fotografieren, Befestigungsklammern entfernen.
- Neuen Kabelsatz verlegen: Leitungen spannungsfrei und ordentlich entlang vorhandener Halterungen führen, Scheuerstellen mit Schutzband vermeiden.
- Anschlüsse sauber herstellen: Kontakte reinigen, feste und korrekte Crimpverbindungen sicherstellen und alle Schraubverbindungen gemäß Herstellervorgaben anziehen.
- Korrosionsschutz: Kontaktflächen leicht mit geeignetem Schutzmittel behandeln und alle Steckverbindungen vollständig verrasten.
- Erst nach Abschluss aller Arbeiten zuerst den Pluspol, dann den Minuspol anklemmen und Funktionstest durchführen (Starten, Ladezustand prüfen).
Empfehlung zur Montage
- Arbeiten nur mit geeigneten Isolierwerkzeugen durchführen.
- Auf richtige Zugentlastung und Abstand zu heißen Komponenten achten.
- Defekte Sicherungen, Relais und Steckkontakte während des Einbaus prüfen; beschädigte Teile ersetzen.
- Bei Unsicherheit Diagnose mit Multimeter durchführen: Durchgang, Spannungseinbruch und Kontaktwiderstände kontrollieren.
Warum dieser Teil am häufigsten ausfällt
- Korrosion an Steckern und Klemmen durch Feuchtigkeit oder Salzangriff.
- Mechanische Beanspruchung: Vibrationen und Scheuern führen zu Leiterbrüchen oder beschädigter Isolierung.
- Überhitzung bei dauerhaft hoher Strombelastung (häufige Startvorgänge, defekte Lichtmaschine oder Anlasser).
- Unsachgemäße Reparaturen oder schlechte Crimpverbindungen nach früheren Eingriffen.
- Beschädigungen durch Unfälle oder falsches Verlegen nach Wartungsarbeiten.
Lebensdauer: Kein fester Austauschintervall – der Kabelbaum hält typischerweise viele Jahre, fällt aber bei Beschädigung, Korrosion oder nach elektrischem Fehlverhalten aus. Wenn Anzeichen wie intermittierendes Starten, Ladespannungsprobleme oder sichtbare Schäden auftreten, sollte der Kabelsatz geprüft und bei Bedarf ersetzt werden.
Suchen Sie nach der Teilenummer 9803511080, um die passende Ersatzlösung für Citroën/Peugeot 1.6 e-HDI Modelle zu finden.
