Beschreibung

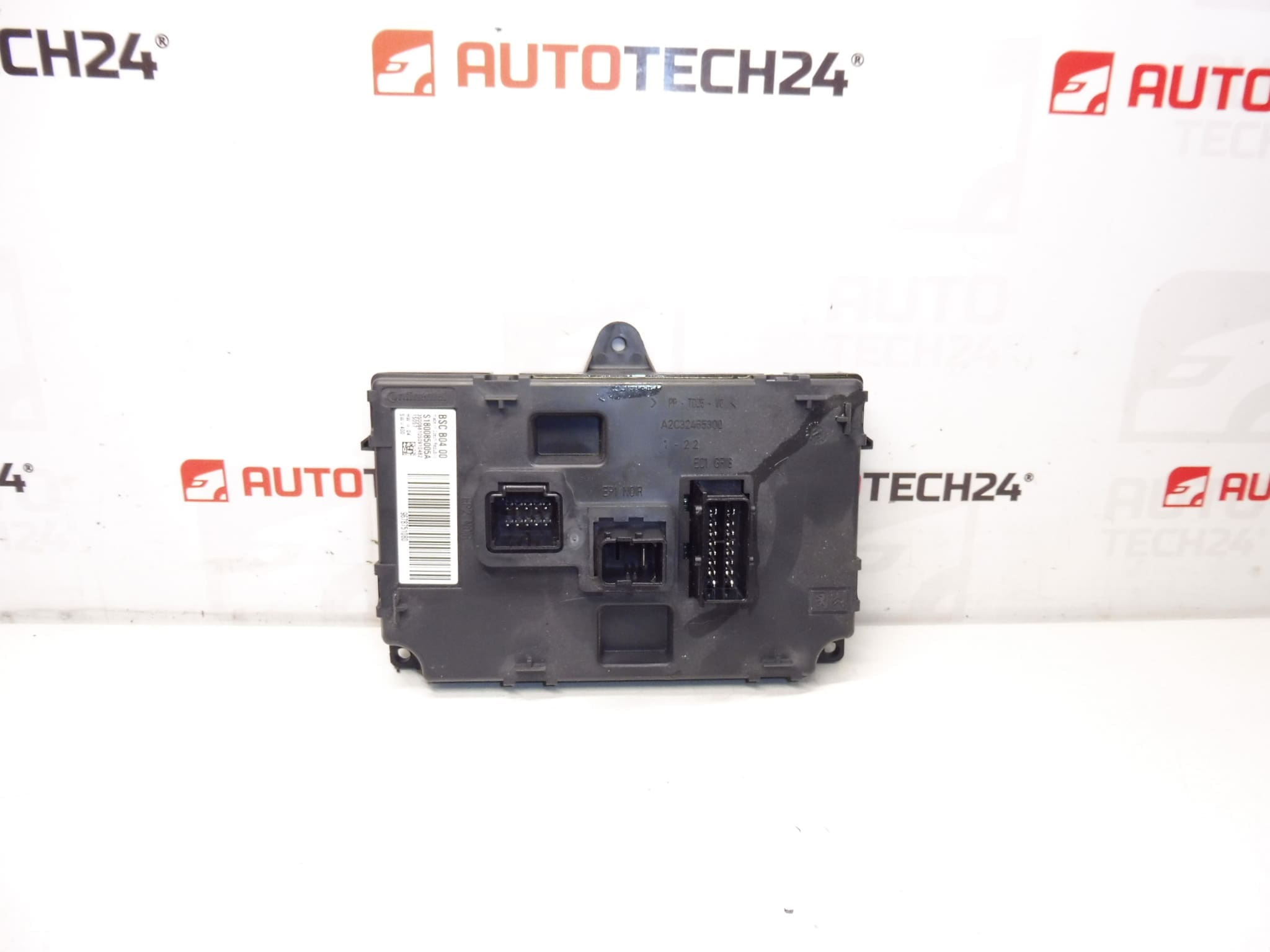

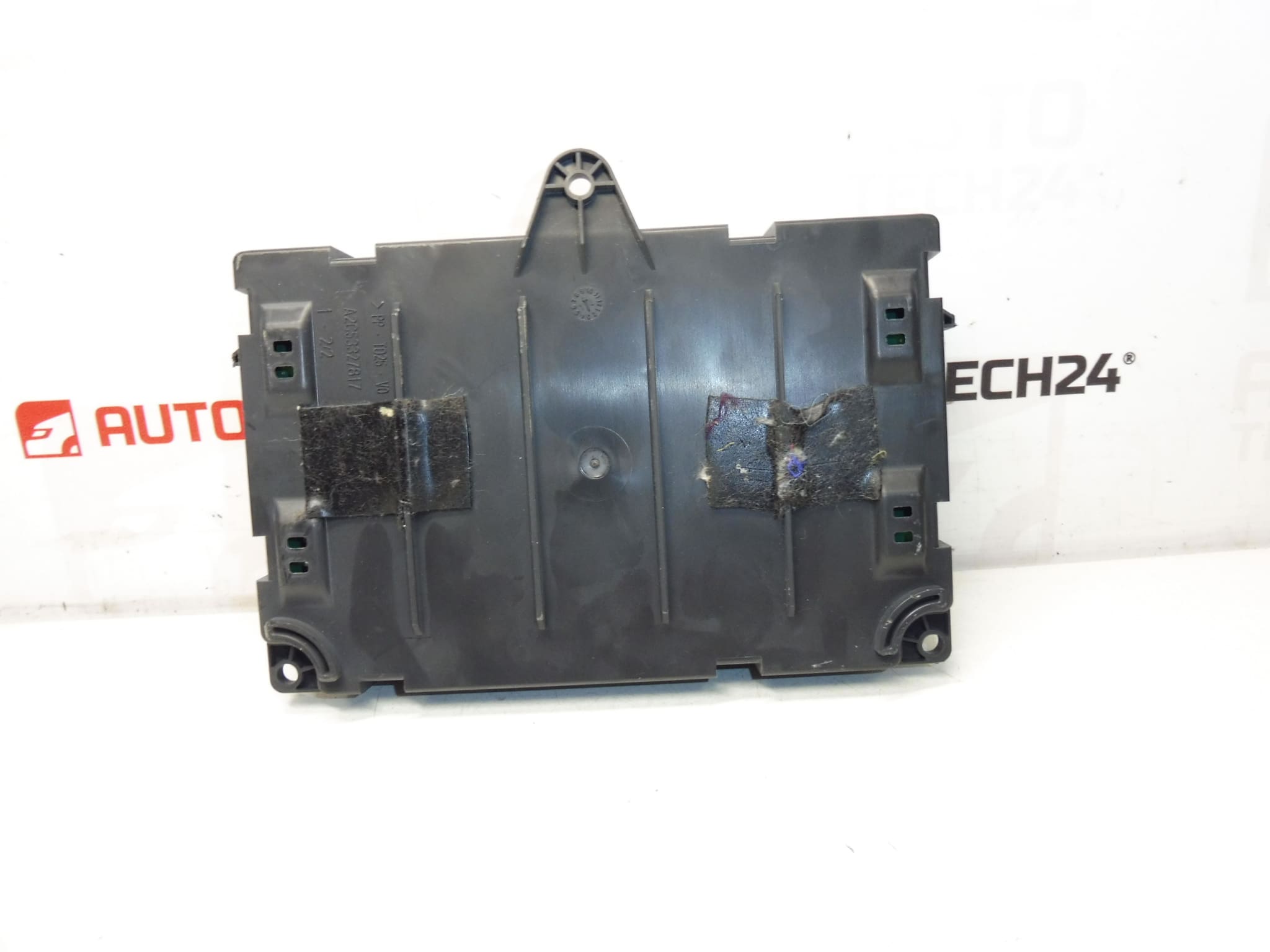

BSC B03-00 SIEMENS VDO CONTINENTAL zur Anhängeranbindung für Citroën und Peugeot
Steuergerät zur Anhängerkupplungs-/Anhängerverkabelungs-Funktion (BSC) von Siemens VDO / Continental. Dieses Modul übernimmt die Erkennung und Versorgung der Anhängerbeleuchtung, die Signalerfassung über den Fahrzeug-CAN-Bus sowie die Absicherung und Diagnose der Anhängerfunktionen. Typische Anwendungen sind das Ansteuern von Blinker, Bremslicht, Rücklicht und der Nebelschlussleuchte am Anhänger sowie die Kommunikation mit Fahrzeugsteuergeräten zur Fehlerüberwachung.
Das Steuergerät ist passend für mehrere Modelle aus dem Stellantis-Konzern und wird oft unter den oben genannten Originalnummern gesucht (z. B. 9678751080, S180085005A, 9688EL). Es richtet sich an professionelle Werkstätten und ambitionierte Heimschrauber, die Anhängerelektrik nachrüsten oder defekte Steuergeräte ersetzen möchten.
Technische Informationen
- Hersteller: Siemens VDO / Continental
- Modell: Citroën Berlingo III, Citroën C4 Picasso, Peugeot 3008 I, Peugeot 5008 I, Peugeot Partner III
- Produktcodes: BSC B03-00, BSC B04-00
- Weitere Nummern: 9678751080, S180085005A, 9688EL
Funktion und erkennbare Symptome
Das Modul erkennt angeschlossene Anhänger, steuert die Beleuchtung und meldet Fehler an das Bordnetz. Bei Defekt treten häufig folgende Symptome auf: Anhängerbeleuchtung funktioniert nicht oder nur teilweise, Fehlermeldungen im Kombiinstrument, sporadische Ausfälle bei feuchtem Wetter oder bei Anhängern mit fehlerhafter Verkabelung. Vor dem Austausch sollten Sicherungen, Masseverbindungen und Steckverbinder geprüft werden.
Einbauhinweise
- Batterie vor Arbeitsbeginn abklemmen, um Kurzschlüsse und Airbag-Fehlfunktionen zu vermeiden.
- Altes Steuergerät lokalisieren und Steckverbindungen sowie Befestigung lösen. Je nach Modell befindet sich das BSC-Modul im Heckbereich oder im Inneren des Fahrzeugs hinter Verkleidungen.
- Stecker sorgfältig entriegeln, Kontakte prüfen und bei Korrosion reinigen oder ersetzen.
- Neues Steuergerät einstecken, Befestigungspunkte sichern und Batterie wieder anklemmen.
- Nach dem Einbau Diagnosegerät verwenden: Fehlerspeicher löschen, Funktionstest der Anhängerbeleuchtung durchführen und gegebenenfalls Codierung/Programmierung des Steuergeräts vornehmen (bei vielen Fahrzeugen erforderlich).
- Nachkontrolle: Dichtigkeit der Steckverbindungen prüfen, Probefahrt mit Anhänger durchführen und alle Leuchten samt Rückmeldung im Kombiinstrument kontrollieren.
Empfehlungen zur Montage
Nur trockene und korrosionsfreie Steckverbindungen verwenden. Kontakte vor dem Einstecken mit geeignetem Kontaktreiniger behandeln. Bei sichtbarer Beschädigung von Kabelbäumen immer die betroffenen Leitungen reparieren; ein neues Steuergerät beseitigt keine Fehler, die von außen in die Elektrik eindringen (Kurzschluss, Massefehler). Falls Codierung nötig ist, sollte ein geeignetes Diagnosegerät (z. B. OBD-Adapter mit Stellantis-Support) verwendet werden.
Warum fällt das Teil am häufigsten aus?
Hauptursachen für Ausfälle sind Feuchtigkeit/Korrosion an Steckverbindern, Wasser- oder Schmutzeintritt nach Unfällen oder bei undichten Verkleidungen, Kurzschlüsse durch fehlerhafte Anhängerverkabelung, Überspannungen und mechanische Beschädigungen. Seltenere Ursachen sind Softwareinkompatibilitäten nach Steuergerätetausch oder defekte Sicherungen im Bordnetz. Regelmäßige Sichtprüfung der Steckverbindungen und Schutz gegen Feuchtigkeit verlängern die Lebensdauer deutlich.
