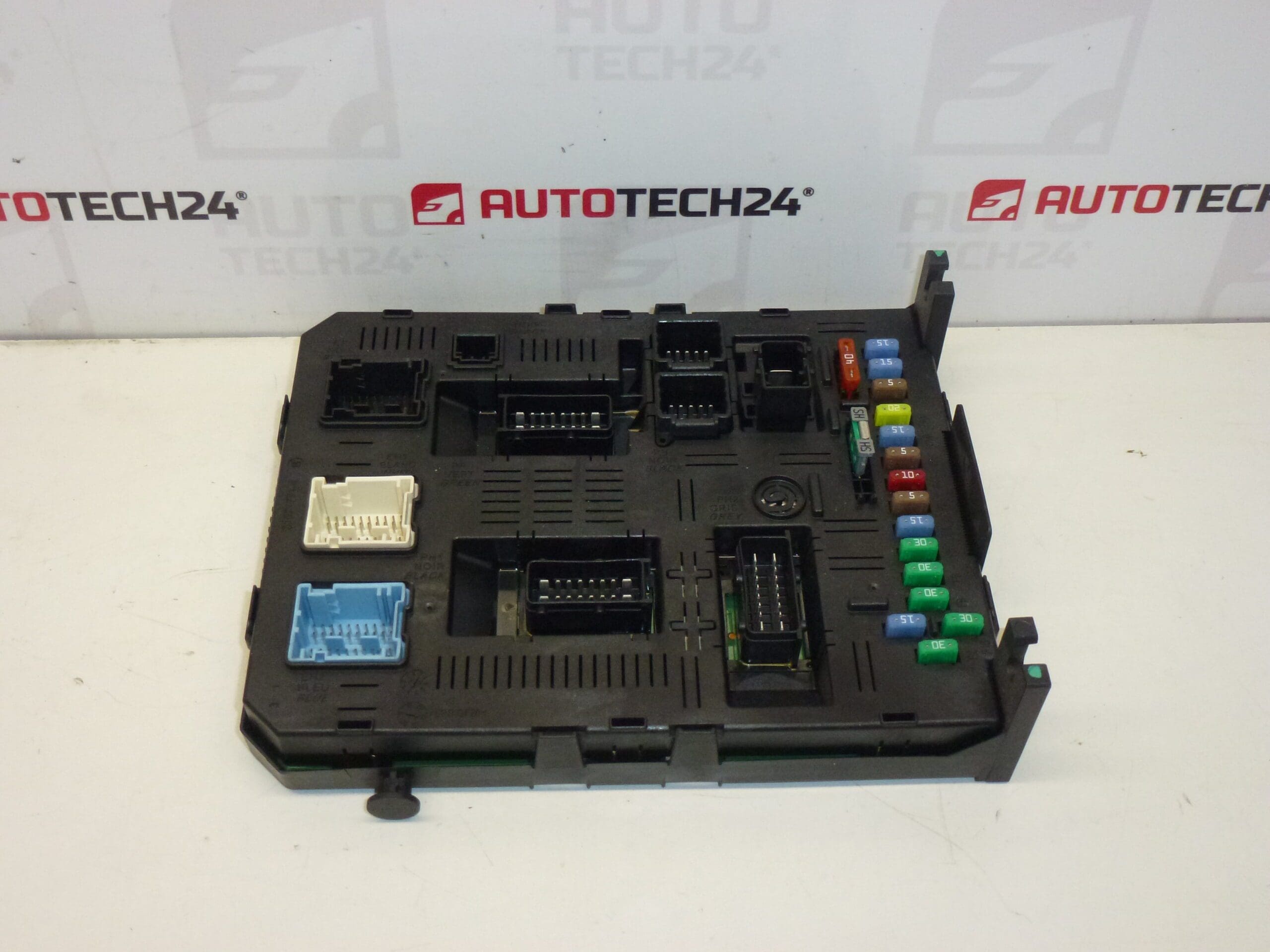

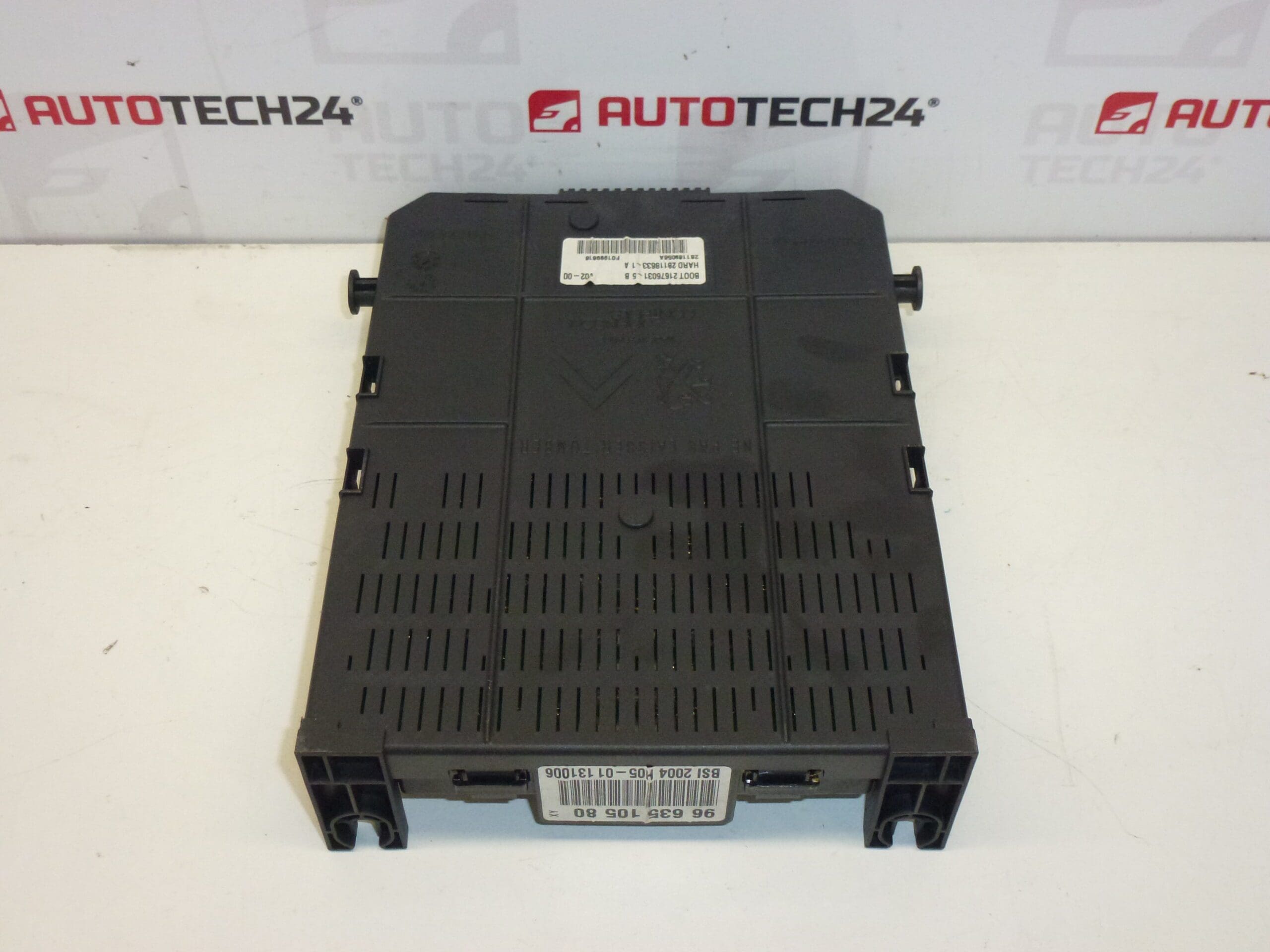

BSI 2004 H05-01 Johnson Controls für Citroën/Peugeot, aus Peugeot 307 (2007)
Bordnetzsteuergerät (BSI) mit Kennung H05-01, geeignet für Fahrzeuge der PSA-Gruppe. Dieses Komfort- und Karosserie-Steuergerät koordiniert zentrale elektrische Funktionen wie Zentralverriegelung, Beleuchtung, Scheibenwischer, Innenraumbeleuchtung und verschiedene Komfort- sowie Sicherheitsfunktionen. Häufig gesucht wird das Ersatzteil unter Artikelnummern wie 9663510580, 6580JA oder H05-01, daher ist die Angabe der Teilenummer bei der Suche besonders hilfreich.
Technische Informationen
- Hersteller: Johnson Controls (eingebaut bei Citroën/Peugeot, Stellantis)
- Modell: Peugeot 307 (Baujahr 2007)
- Produktcodes: BSI 2004, H05-01, 9663510580
- Weitere Nummern: 6580JA, 6580QE, 6580JC, 1660728780
Funktion und Anwendungsbereich
Das BSI ist das zentrale Bordnetzsteuergerät und verwaltet die Kommunikation zwischen Bedienelementen, Sensoren und Aktoren im Fahrzeuginnenraum. Typische Aufgaben sind Steuerung der Zentralverriegelung, Innenraumbeleuchtung, Warnsignale, Steuerung von Scheibenwischern und Intervallfunktionen sowie Überwachung von Türkontakten und Sicherungen. Ein fehlerhaftes BSI kann zu Ausfällen mehrerer elektrischer Komfortfunktionen oder zu sporadischen Störungen führen.
Austausch und Einbauhinweise
- Fahrzeugvorbereitung: Batterie-Minuspol abklemmen und einige Minuten warten, um Kurzschlüsse und Datenverlust zu vermeiden.
- Zugriff: Je nach Fahrzeugvariante befindet sich das BSI hinter der Verkleidung im Fußraum oder im Bereich der Mittelkonsole/Handschuhfach. Verkleidungen vorsichtig demontieren.
- Ausbau: Steckverbinder entriegeln, Befestigungsschrauben entfernen und BSI herausnehmen. Auf korrekte Stellung der Steckkontakte achten.
- Einbau: Neues oder passendes Steuergerät einsetzen, Steckverbinder sicher einrasten und Befestigungsschrauben anziehen. Verkleidungen wieder montieren.
- Nacharbeiten: Batterie wieder anschließen und elektrische Funktionen prüfen. Hinweis: In vielen Fällen ist eine Codierung oder Initialisierung mit einem geeigneten Diagnosetool (z. B. DiagBox/Lexia oder vergleichbare Werkstattausrüstung) erforderlich, damit das Steuergerät vollständig mit Wegfahrsperre und Komfortfunktionen zusammenarbeitet.
Montageempfehlung
- Vor dem Einbau Steckverbinder auf Korrosion und beschädigte Kontakte prüfen und gegebenenfalls reinigen.
- Kontaktflächen trocken halten und Eindringen von Feuchtigkeit vermeiden.
- Elektrische Anschlüsse nur bei abgekoppelter Batterie trennen oder verbinden.
- Sicherungsträger und angrenzende Kabelbäume auf Beschädigungen prüfen, bevor das neue BSI in Betrieb genommen wird.
- Bei Unsicherheiten die Codierung durch eine Fachwerkstatt oder mit geeignetem Diagnosetool durchführen lassen.
Warum Das Teil Am Häufigsten Ausfällt
- Feuchtigkeit und Korrosion an Steckverbindern und Leiterplatten führen zu Kontaktverlusten.
- Elektrische Störungen wie Spannungsabfälle oder Überspannungen beschädigen Elektronikbauteile.
- Vibrationen und thermische Belastung können Lötstellen beschädigen und zu intermittierenden Fehlern führen.
- Kurzschlüsse in nachgerüsteten Verbrauchern oder beschädigte Kabelbäume verursachen Ausfall.
Dieses BSI ist ein zentraler Bestandteil der Fahrzeugelektrik. Bei der Suche nach Ersatzteilen empfiehlt es sich, die oben genannten Produktnummern (z. B. 9663510580, 6580JA) zu verwenden, um kompatible Einheiten zu finden und die Einbauzeit zu minimieren.
