Beschreibung

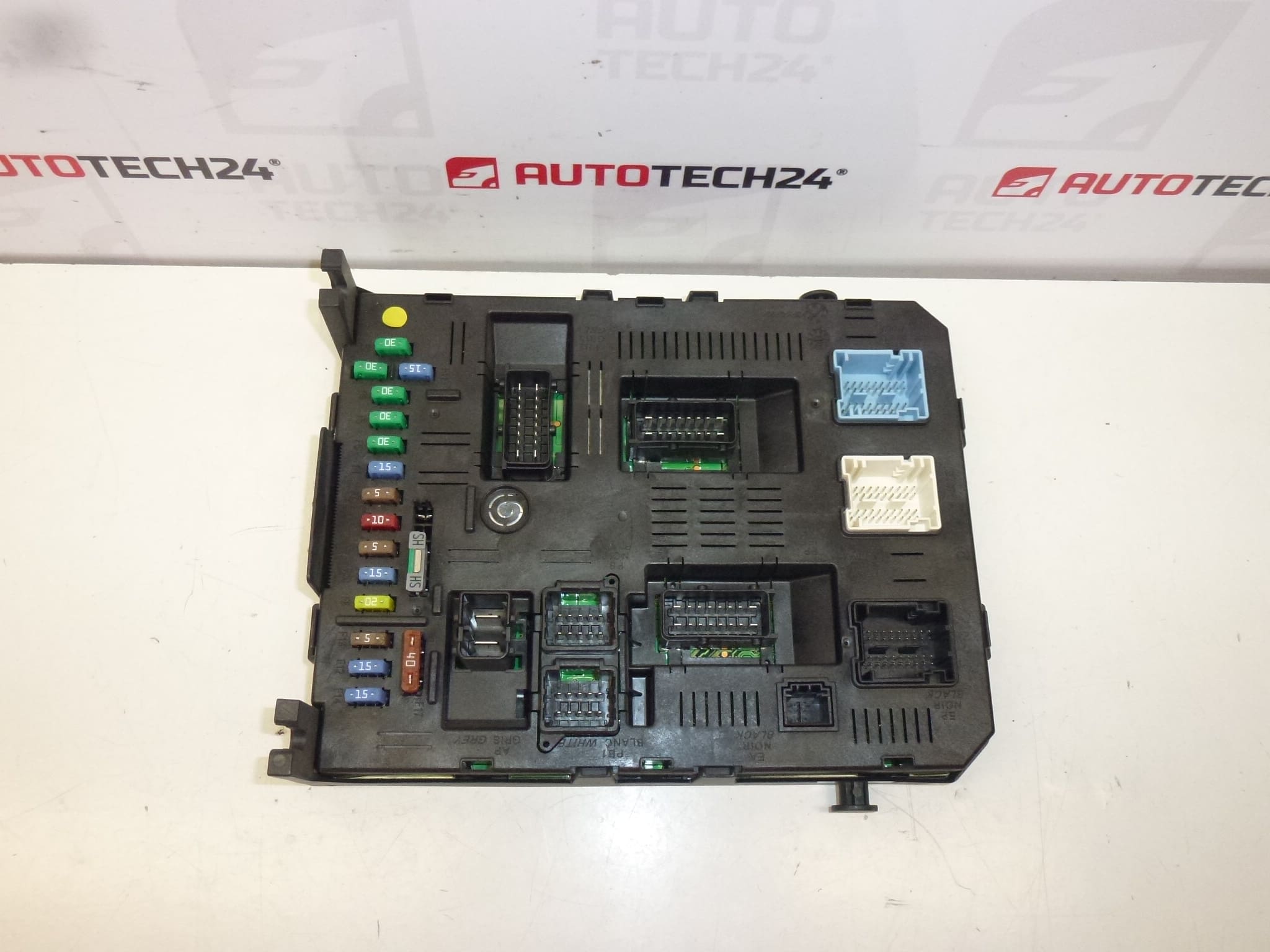

BSI Johnson Controls für Fahrzeuge von Citroën und Peugeot
Dieses BSI-Steuergerät (ECU BSI 2004 H05-01) ist kompatibel mit zahlreichen Citroën- und Peugeot-Modellen und wird häufig unter den Teilenummern 9656530580, 6580Y6, 6580Y5, 6580KH oder 6580KJ gesucht. Das Modul steuert zentrale Komfortfunktionen und die Kommunikation zwischen verschiedenen Fahrzeugsystemen. Für Werkstätten und ambitionierte Heimmechaniker ist dies eine übliche Ersatzlösung beim Auftreten von Komfortausfällen, Fehlfunktionen der Zentralverriegelung oder sporadischen Elektronikproblemen.
Technische Informationen
- Hersteller: Johnson Controls
- Modell: Citroën C4, Citroën C5, Peugeot 307, Peugeot 407
- Produktcodes: 9656530580, H05-01

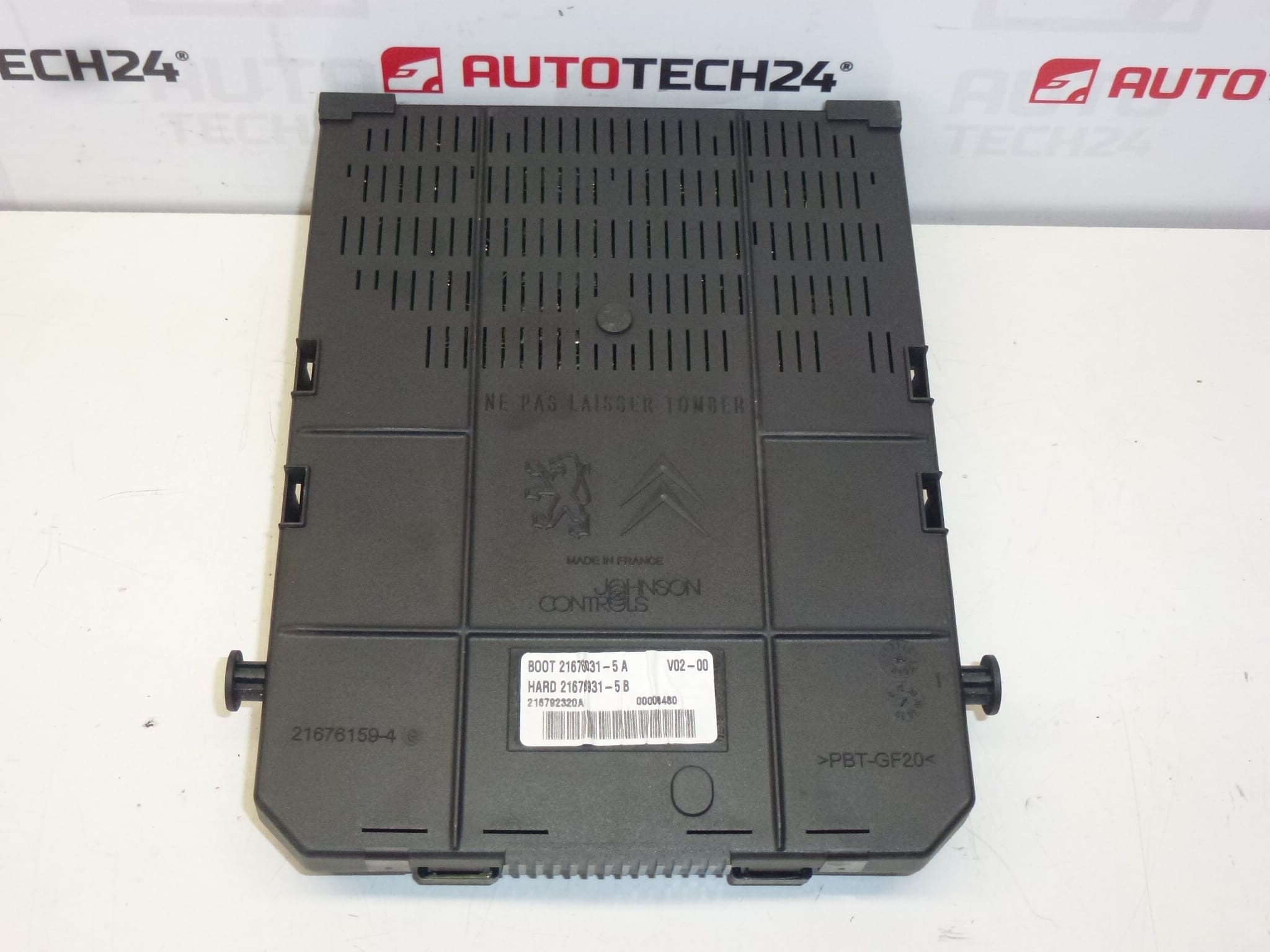

- Weitere Nummern: 6580Y6, 6580Y5, 6580KH, 6580KJ, 1660729180, 1660728480, BOOT 21676031-5A, HARD 21678931-5B
Funktion und Symptome bei Ausfall
Das BSI (Body Systems Interface) ist das zentrale Komfort- und Kommunikationssteuergerät. Es verwaltet unter anderem Zentralverriegelung, Innenbeleuchtung, Scheibenheber, Blinker-/Warnblinkerfunktionen, manche Komfortrelais und die Vernetzung (CAN-Bus) zu anderen Steuergeräten. Typische Symptome für ein defektes BSI sind: sporadische Ausfälle der Zentralverriegelung, nicht funktionierende Fensterheber, fehlende Stromversorgung bestimmter Komfortfunktionen, sporadische Fehlermeldungen im Kombiinstrument oder Probleme beim Anlassen, wenn die Wegfahrsperre nicht korrekt kommuniziert.
Warum dieser Teil häufig ausfällt
Hauptursachen für BSI-Ausfälle sind Feuchtigkeitseintritt oder Korrosion an Steckverbindern, elektrische Überspannungen (z. B. durch falsches Anschließen der Batterie), mechanische Beschädigungen und alterungsbedingter Verschleiß von Lötstellen oder Relais im Modul. Ebenfalls möglich sind Software/EEPROM-Beschädigungen nach Bordnetzstörungen oder unsachgemäßen Eingriffen.
Einbauhinweise und Ablauf der Prüfung
Vor Arbeiten am BSI immer die Batterie abklemmen und die vom Fahrzeughersteller vorgegebenen Sicherheits- und Antistatikmaßnahmen einhalten. Das BSI befindet sich je nach Modell meist hinter der Verkleidung unter dem Armaturenbrett oder hinter dem Handschuhfach. Vorgehen zum Austausch: Batterie abklemmen, Innenverkleidung entfernen, Steckverbindungen exakt markieren bzw. Fotos zur Referenz anfertigen, Befestigungsschrauben lösen, Altgerät ausbauen und neues Gerät mechanisch einsetzen. Elektrische Steckverbindungen sauber und korrosionsfrei anschließen. Nach Einbau ist in den meisten Fällen eine Programmierung/Codierung erforderlich, damit Komfortfunktionen und Wegfahrsperre korrekt arbeiten.
Montage und Codierung – Wichtig
- Die Einheit ist gebraucht und mit dem Originalfahrzeug (VIN/PIN/Schlüssel) „gepaart“.
- Optionen zur Inbetriebnahme:
- Klonen der Daten von der alten Einheit (EEPROM/Flash) – nach dem Klon ist das Steuergerät Plug-and-Play.
- Virginisierung und anschließende Initialisierung/Telecoding über DiagBox (ggf. online) + Anpassung der Schlüssel.
- Empfohlen: Durchführung durch einen Fachbetrieb mit PSA-Servicetool (DiagBox/Lexia/PP2000).
- Vor Demontage/Montage stets die Batterie abklemmen und die Herstellervorgaben beachten, um Beschädigungen am Steuergerät zu vermeiden.
Empfehlung für die Montage
Für Werkstätten: Vor Austausch Fehlerspeicher auslesen und Einträge dokumentieren. Wenn möglich, EEPROM/Flash der Originaleinheit sichern für einen möglichen Klon. Nach dem Einbau die Kommunikation mit anderen Steuergeräten prüfen und Komfortfunktionen schrittweise testen (Zentralverriegelung, Fensterheber, Blinker, Innenleuchten). Für Heimmechaniker: Nur bei solider Kenntnis der Fahrzeugelektrik und mit geeignetem Hebezeug/Verkleidungswerkzeug arbeiten; bei Zweifeln Werkstatt aufsuchen.
Suchbegriffe (SEO)
BSI Steuergerät Citroën Peugeot, BSI 9656530580, BSI H05-01, BSI 6580KH, Johnson Controls BSI, BSI C4 C5 307 407, BSI Austausch, BSI codieren DiagBox.
Dieses Angebot richtet sich an Kfz-Mechaniker und technisch versierte Selbstschrauber, die Ersatzteile nach Teilenummer suchen und bei Einbau die erforderliche Codierung berücksichtigen können.
