Beschreibung

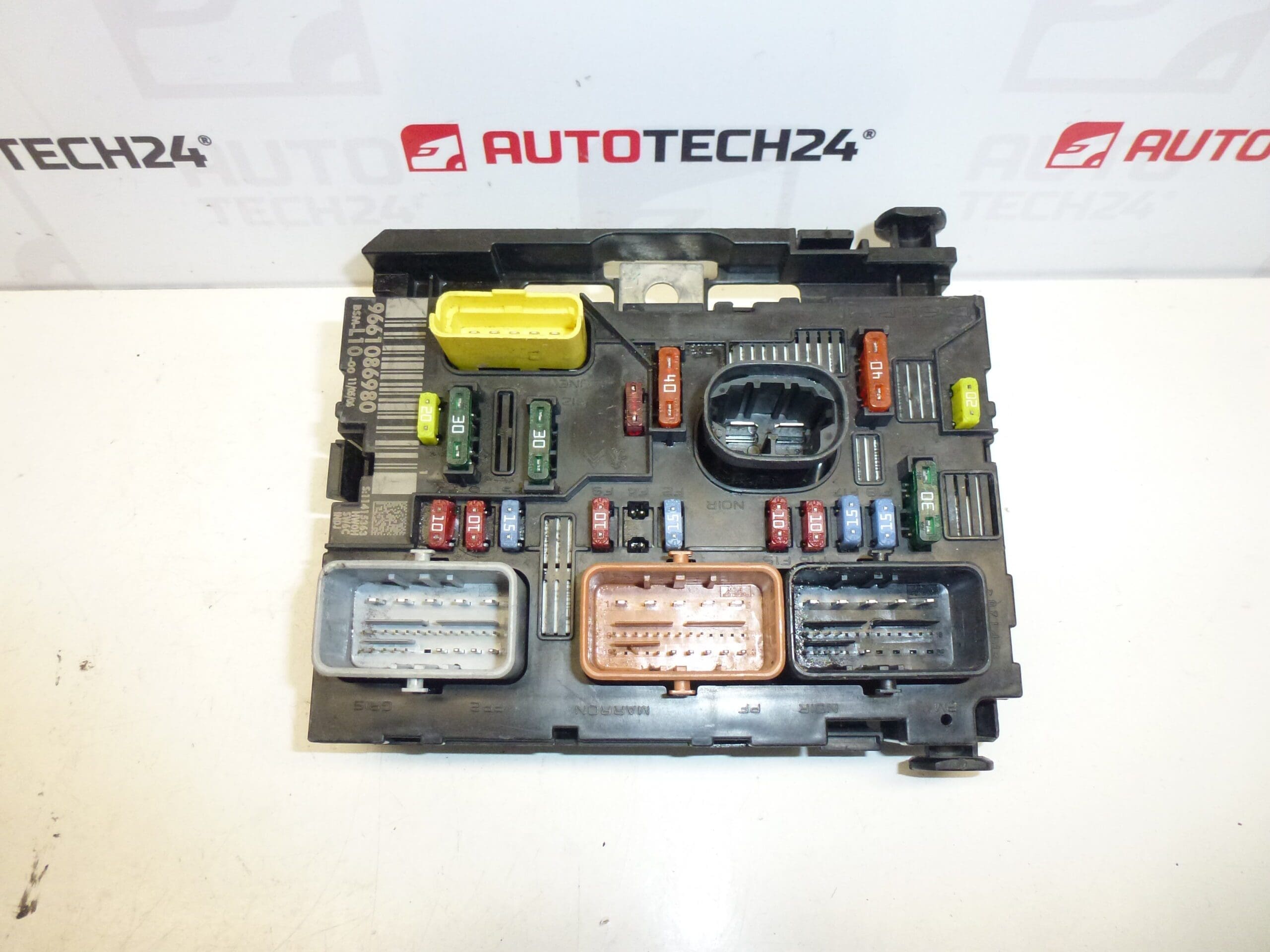

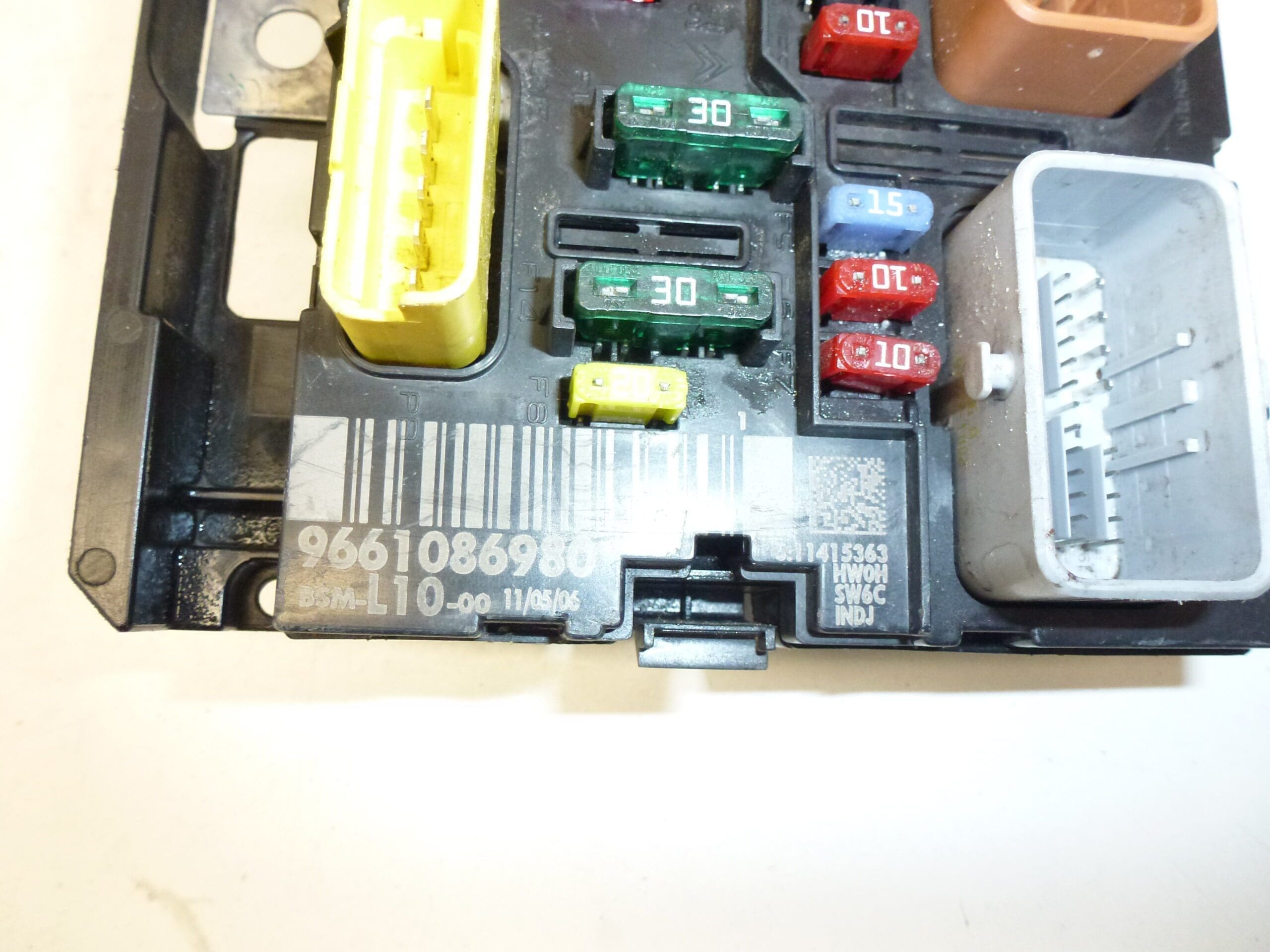

BSM (Boîtier de Servitude Moteur) L10-00 von Delphi für Citroën und Peugeot, Teilenummer 9661086980 / 6500FH
BSM L10-00 (Delphi) ist ein zentraler elektrischer Verteiler- und Steuerungsbaustein im Motorraum für verschiedene Fahrzeuge der Stellantis-Gruppe. Das Modul trägt Produktnummern wie 9661086980 und 6500FH und wird häufig bei der Fehlersuche in der Bordelektrik recherchiert. Technisch ist das BSM verantwortlich für die Versorgung und Schaltung von Sicherungen, Relais und Verbrauchern wie Kraftstoffpumpe, Kühlerventilator, Anlassschaltung und Beleuchtung. Dieser Beschreibungstext richtet sich an Automechaniker und versierte Heimwerker, die das Bauteil identifizieren, prüfen und fachgerecht ersetzen möchten.
Technische Informationen
- Hersteller: Delphi
- Modell: Citroën, Peugeot (unter anderem Peugeot 207)
- Produktcodes: 9661086980, 6500FH, L10-00
- Weitere Nummern: BSM (Boîtier de Servitude Moteur)
Funktion und Bedeutung
Das BSM ist eine Kombination aus Sicherungs- und Relaisträger mit integrierter Elektronik zur Verteilung von Bordspannungen und zur Steuerung ausgewählter Aktoren im Motorraum. Es überwacht und schaltet Stromkreise, schützt vor Überlast und sorgt für die koordinierte Versorgung wichtiger Systeme wie Kraftstoffversorgung, Kühlung und Startvorgang. Durch seine zentrale Lage hat ein defektes BSM direkten Einfluss auf die Fahrbereitschaft und multiple elektrische Funktionen des Fahrzeugs.
Einbauhinweise
- Fahrzeug sichern und Batterie-Minuspol abklemmen, um Kurzschlüsse zu vermeiden.
- Zugang zum BSM schaffen: Abdeckung des Sicherungskastens entfernen und Steckverbindungen sichtbar machen.
- Befestigungsschrauben lösen und elektrische Steckverbinder entriegeln; keine steckbaren Kontakte mit Gewalt entfernen.
- Vor dem Einbau Kontakte und Dichtungen auf Korrosion, Verschmutzung und Beschädigung prüfen und bei Bedarf reinigen oder ersetzen.
- Neues Modul einsetzen, Steckverbindungen vollständig einrasten lassen und Befestigungen nachziehen.
- Bei manchen Fahrzeugen ist nach dem Einbau eine Diagnose-Initialisierung oder Codierung mit einem geeigneten Diagnosegerät erforderlich, damit das Steuergerät korrekt erkannt wird.
- Nach Montage Funktionstests durchführen: Start, Beleuchtung, Lüfter und Kraftstoffpumpe überprüfen; Sicherungen kontrollieren.
Häufige Ausfallursachen
- Feuchtigkeit und Korrosion an Steckern oder Leiterbahnen führen zu Kontaktverlusten.
- Elektrische Überlastungen oder Kurzschlüsse können Relais und interne Bauteile beschädigen.
- Wärmebeanspruchung und Alterung verursachen fehlerhafte Lötstellen oder versagende Komponenten.
- Mechanische Beanspruchung und Vibrationen können Gehäuse, Kontakte oder Befestigungen beeinträchtigen.
- Verschmorte Sicherungen/Relais durch wiederkehrende Fehlströme oder defekte Verbraucher.
Dieses Modul wird in Ersatzteilsuchen oft über die Nummern 9661086980, 6500FH oder die Bezeichnung L10-00 gefunden. Beim Austausch empfiehlt sich sorgfältiges Prüfen der angrenzenden Kabelbäume und Sicherungen, da viele Fehler, die nach BSM-Ausfall aussehen, von externen Kurzschlüssen oder korrodierten Steckverbindungen verursacht werden.
